Стаканы монтажные для крышных вентиляторов

Стаканы монтажные для крышных вентиляторов

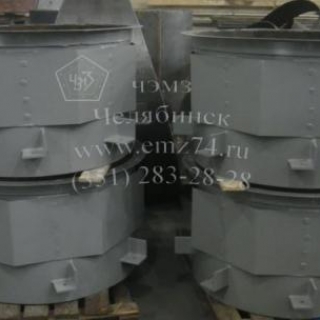

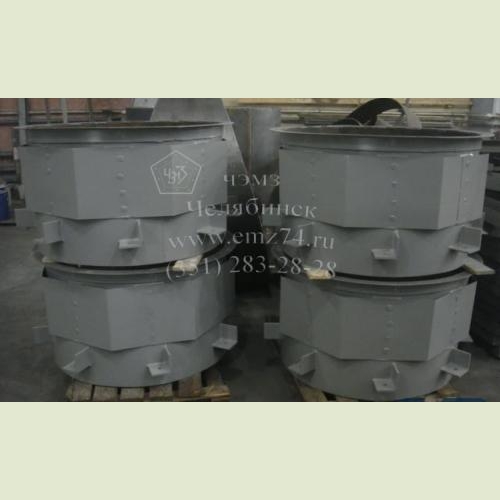

Энергомашиностроительный завод специализируется на изготовлении стаканов монтажных СТУМ для крышных вентиляторов, используемых для монтажа на них крышных вентиляторов общеобменной вентиляции, крышных вентиляторов для дымоудаления, воздуховодов или узлов прохода. Стаканы СТУМ можно устанавливать на всех видах кровель, в том числе на кровлях с уклоном и на мягких кровлях.




Типоразмер стакана Типоразмер стакана
СТУМ-315 СТУМ-500
СТУМ-630 СТУМ-800
СТУМ-1000 СТУМ-1250



Типоразмер стакана
Стакан для крышного вентилятора 3,15
Стакан для крышного вентилятора 3,55
Стакан для крышного вентилятора 4
Стакан для крышного вентилятора 4,5
Стакан для крышного вентилятора 5
Стакан для крышного вентилятора 5,6
Стакан для крышного вентилятора 6,3
Стакан для крышного вентилятора 7,1
Стакан для крышного вентилятора 8
Стакан для крышного вентилятора 9
Стакан для крышного вентилятора 10
Стакан для крышного вентилятора 11,2
Стакан для крышного вентилятора 12,5
Стакан для крышного вентилятора 14

Основные части стакана СТУМ

  1. Нижняя опорная плита стакана – для крепления его к несущим конструкциям кровли и для распределения нагрузки.
  2. Верхняя опорная плита стакана – для установки на нее вентилятора (либо другого устройства, в зависимости от назначения), а также для крепления в случае перемещения (по углам в горизонтальной плоскости имеется 4 проушины с отверстиями)
  3. Рама стакана – сварная конструкция, которая несет основную нагрузку
  4. Обшивка рамы стакана



Клапан монтажного стакана СТУМ

Также конструкция стакана может включать клапан, который в зависимости от назначения вентиляционной системы может быть подпора или вытяжной. Принцип действия клапана: обратный или гравитационный. В основе их действия лежит открывание клапана под напором (действием потока) воздуха, возникающем при включении вентилятора. В момент выключения вентилятора поток воздуха прекращается, а лопатка / лопатки клапана под воздействием силы тяжести на саму лопатку или противовес возвращается на исходную позицию. Клапан монтируется на специальную технологическую полку в процессе производства.


В случае необходимости, если отводящие или подводящие воздуховоды имеют круглое сечение, еще на стадии проектирования в стакан без клапана закладывается круглый обратный клапан ОКВк или ОКПк гравитационного типа.


Материал изготовления монтажных стаканов СТУМ

Утепленный стакан имеет наружный слой обшивки из сэндвич-панели толщиной в 50 мм. Не утепленный стакан выполняется из оцинкованной стали.


Внутренний слой стакана для систем дымоудаления выполнен из огнеупорного материала с пределом огнестойкости Е90 (1,5 часа). Стакан для вентиляции или подпора воздуха не оснащен огнеупорным слоем.


Условия эксплуатации монтажных стаканов СТУМ

Стакан СТУМ предназначен для использования в макроклиматических районах умеренного климата (У1) с температурой окружающей среды от -45ºС до +40ºС, а также холодного климата (УХЛ) с температурой окружающей среды от -60ºС до +45ºС. Холодный климат предполагает изготовление несущих элементов конструкции из стали 09Г2С или из нержавеющей стали 12Х18Н10Т. Максимальный уклон кровли 1:2.


Высота стакана определяется в зависимости от высоты снежного покрова в используемом районе, а также от толщины кровли над несущим покрытием. По умолчанию стакан выполняется с высотой 600 мм.







Технические характеристики монтажных стаканов СТУМ для крышных вентиляторов

Габаритно-присоединительная схема стаканов СТУМ на сайте ЧЭМЗ

Обозначение

стакана

Рис.

В

В1

В2

В3

D

с

L

l

Н

Х

СТУМ-315

1

800

562

510

-

-

64

-

-

600

450

СТУМ-500

1100

850

800

720

-

100

800

СТУМ-630

1200

1010

960

880

1000

СТУМ-800

2

1505

1245

1109

1029

1283

134

1185

491

1200

СТУМ-1000

1700

1480

1348

1258

1546

1428

592

1300

СТУМ-1250

1900

1775

1636

1526

1868

157

1726

715

1600

Обозначение

стакана

Масса стакана, кг

Утепленный

с клапаном ВК

Утепленный

с клапаном ПК

Утепленный

без клапана

Неутепленный

с клапаном ВК

Неутепленный с

клапаном ПК

Неутепленный без клапана

СТУМ-315

65

66

59,8

59,0

60

54,1

СТУМ-500

102,3

104

94,6

93,7

95,2

86,0

СТУМ-630

116,8

120

106,9

106,5

109,7

96,6

СТУМ-800

158,2

161,3

142,5

145,5

148,6

130,0

СТУМ-1000

184,5

188

164,0

171,6

175,1

151,2

СТУМ-1250

251,5

255

224,0

236,5

240

209,0
