Водогрейные котлы КВ-ГМ

Водогрейные котлы КВ-ГМ

Энергомашиностроительный завод изготавливает котлы серии КВ-ГМ (КВГМ), водогрейный газомазутный, работающие на твердом, жидком и газообразном топливе. Котлы КВ-ГМ предназначены для нагревания воды давлением до 0,9 МПа (9,1 кгс/см2) с температурой 150°С, используемой в качестве теплоносителя в системах отопления, вентиляции, горячего водоснабжения промышленного и бытового назначения, а также для технологических целей. Паропроизводительность от 4 до 30,0 Гкал/ч, температура воды на выходе из котла до 150°С.


Отличительные особенности КВ-ГМ:

  • • поставка котла в повышенной заводской готовности обеспечивает качество изделия и позволяет сократить сроки монтажа котла;
  • • при поставке котлов россыпью не требуются технологические проёмы в здании котельной для монтажа оборудования, а качество изделия в целом обеспечивается при монтаже и контролируется заказчиком на месте установки котла;
  • • обмуровка котлов, производимая на месте установки, существенно снижает массу поставочного блока котла и сроки заводского изготовления;
  • • унифицированные узлы и детали, применяемые в данной заводской серии котлов, позволяют их использовать на аналогичных водогрейных котлах других производителей;
  • • блоки (с минимальной реконструкцией) могут использоваться с разными горелками;
  • • устройство возврата уноса и острого дутья в котлах даёт более полное выгорание топлива, и, следовательно, меньший расход топлива и снижение выбросов СО, не превышающее допустимых значений;
  • • котлы долговечны, ремонтопригодны, просты в обслуживании, имеют доступ для осмотра, ремонта и очистки труб;
  • • в котлах предусмотрена установка ГУВ (генератор ударных волн), рекомендуемого для удаления наружных отложений с труб конвективной поверхности, что позволяет снизить температуру уходящих газов, расход топлива и сопротивление газового тракта;
  • • котлы с горелкой работают в автоматическом режиме, имея возможность регулировки параметров и стабильность несения нагрузки;
  • • конструкция котлов рассчитана на установку в районах с сейсмичностью 9 баллов включительно.



Технические характеристики котлов водогрейных газомазутных КВ-ГМ

Марка котла КВ-ГМ 1,25-115 КВ-ГМ 2,5-115 КВ-ГМ 3,5-115 КВ-ГМ 4,4-115
Номинальная теплопроизводительность, МВт (Гкал/час) 1,25(1,07) 2,5(2,15) 3,5(3,0) 4,4(3,79)
Отапливаемая площадь, м2 10800 21500 30000 37900
Вид топлива Природный газ ГОСТ 5542-87
Аварийный мазут М100 ГОСТ 10585-75
Габариты котла в сборе, мм
- длина 3978 4550 5510 5370
- ширина 2230 2610 2625 2911
- высота 1872 1818 2470 2350
Масса котла, кг 3300 6200 6500 7500
Тип горелки, количество РГМГ1 ГМ-2,51 ГМ-4,51 ГМ-4,51
Марка дымососа, количество Д-3,5М1 Д-5Ж1 Д-5Ж1 Д-6,31
Марка вентилятора ВЦ-14-46-2,51 ВЦ-14-46-2,51 ВЦ-14-46-41 ВЦ-14-46-41
Тип автоматики АВК-01 БУК-МП-011
Механизм электрический однооборотный МЭО3
Блок клапанов (комплект) С3Н-4-30(фланцевый с фильтром)

Марка котла КВ-ГМ-4,65-150 КВ-ГМ-4,65-115 КВ-ГМ-7,56-150
Теплопроизводительность номинальная, МВт 4,65 4,65 7,56
Вид топлива: газ ГОСТ 5542-87/мазут газ газ ГОСТ 5542-87/мазут
Рабочее давление воды, МПа 1-1,56 1-1,56 1-1,56
Температура воды на входе, °C 70 70 70
Температура воды на выходе, °C 150 115 150
Гидравлическое сопротивление, МПа 0,12
Диапазон регулирования теплопроизводительности
по отношению к номинальной, %
20-100
Масса котла без горелки, кг 25000 25000 26260
Габаритные размеры:
- длина, мм 5200 5200 6500
- ширина, мм 3000 3000 3000
- высота, мм 3900 3900 5000
Расход воды, т/ч 49,5 88,7 80
Расход топлива, м3/ч, газ/мазут 530/500 530 850/800
Средняя наработка на отказ, час, не менее 5000
Средний срок службы до списания, лет, не менее 20
КПД котла, % не менее, газ/мазут 90,5/86,3 90,67 88,3/87,0
Удельный выброс оксидов азота, мг/м3, не более, газ/мазут 230/340 н.д.
Удельный выброс оксида углерода, мг/м3, не более, газ/мазут 15/20 н.д.
Эквивалентный уровень шума в зоне обслуживания, ДБа, не более 80
Температура наружной (изолированной)
поверхности нагрева котла, °С
45
Температура уходящих газов, °С, не более, газ/мазут 150/245 154,4 153/245
Суммарное аэродинамическое сопротивление, кг/м2, газ/мазут 22,1/25,8 14,9 22,9/31,4

Марка котла КВ-ГМ-10-150 КВ-ГМ-20-150 КВ-ГМ-30-150 КВ-ГМ-50-150 КВ-ГМ-100-150
Теплопроизводительность, Гкал/ч / (МВт) 10 / (11,63) 20 / (23,26) 30 / (35) 50 / (58) 100 / (116)
Расчетное давление, кгс/см2 изб. 25 25 25 - -
Рабочее давление, кгс/см2, не менее 10,3 10,3 10,3 - -
Температура воды, °С
- на входе, не менее 70 70 70 70 70
- на выходе, не менее 150 150 150 150 150
Расход воды через котел, т/ч / в пиковом 123,5 247 370 618 / 1230 1235 / 2460
Гидравлическое сопротивление котла,кгс/см2, не более 2,5 2,5 2,5
Габаритные размеры, мм
- высшая отметка 7300 7300 7300 13400 13400
- ширина 3200 3200 3200 5700 5700
- глубина 6500 9700 11 800 5900 9558
Масса металла котла, т 18,4 26,2 32,4 - 35 82 142,4
Горелка - марка, количество РГМГ-10 1шт РГМГ-20 1шт РГМГ-30 1шт РГМГ-20 2шт РГМГ-30 3шт

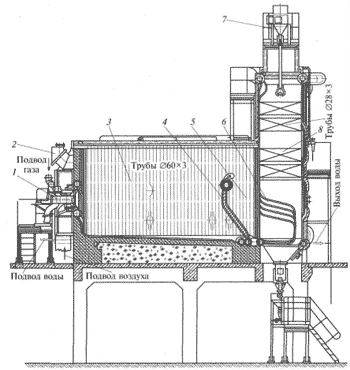

Схема котла КВГМ
