Тягодутьевые машины типа ВД и Д

Тягодутьевые машины типа ВД и Д

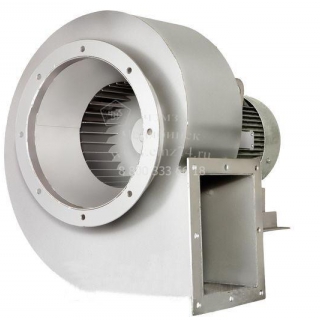

Энергомашиностроительный завод изготавливает тягодутьевые машины (дымососы) типа ВД и Д правого и левого вращения, а также запасные части к ним.



Серии дымососов ВД и Д состоят из семи типоразмеров в каждой:

Тип тягодутьевой машины Тип тягодутьевой машины
Дымосос ВД-2,5 Дымосос Д-2,7
Дымосос ВД-2,7 Дымосос Д-3,5
Дымосос ВД-3,5 Дымосос Д-12
Дымосос ВД-13,5 Дымосос Д-13,5
Дымосос ВД-15,5 Дымосос Д-15,5
Дымосос ВД-18 Дымосос Д-18
Дымосос ВД-20 Дымосос Д-20

Общие сведения о дымососах ВД и Д

  • • Среднее и высокое давление
  • • Одностороннее всасывание
  • • Направление вращения - правое и левое
  • • Вперед загнутые лопатки
  • • Количество лопаток - 32 шт


При правом вращении рабочее колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении - против часовой стрелки.


Центробежные дутьевые вентиляторы типа ВД предназначены для перемещения воздуха и не взрывоопасных неагрессивных газовоздушных смесей с температурой от -30о С до +200оС, запыленностью до 0,1 г/м3, не содержащих липких, волокнистых и абразивных включений.


Дутьевые вентиляторы применяются для подачи воздуха в топки стационарных паровых и водогрейных котлов, в системах вентиляции и кондиционирования воздуха и т.п. Допускается применение вентиляторов ВД в качестве дымососов на газомазутных котлах с уравновешенной тягой.


Центробежные дымососы типа Д предназначены для перемещения дымовых газов и не взрывоопасных пылегазовоздушных смесей с температурой от -30о С до + 200оС, запыленностью до 2 г/м3. Аброзивность пыли, содержащейся в перемещаемой среде, и ее склонность к налипанию на должны превышать аналогичных показателей золы дымовых газов.


Дымососы применяются для удаления дымовых газов из топок стационарных паровых и водогрейных котлов, для перемещения пылегазовоздушных смесей в технологических установках и т.п.


Условия эксплуатации дымососов ВД и Д

Тягодутьевые машины типа ВД и Д эксплуатируются в условиях умеренного климата 1-3 категории размещения. Допустима температура окружающего воздуха не ниже -30оС и не выше +40оС. Среднее квадратичное значение виброскорости от внешних источников вибрации в местах установки вентиляторов не должно превышать 2 мм/с. Улитка машин ВД и Д изготавливается с углом разворота от 0о до 270о через каждые 15о. Для специальных условий эксплуатации ЧЭМЗ изготовит особые тягодутьевые машины.





Технические характеристики дымососов ВД и Д

Типоразмер машины
исп. Электродвигатель
Марка электродвигателя
Мощность, кВт
Частота вращения, мин
Производительность, м/час
Полное давления, Па
Масса не более, кг
ВД-2,5 1 АИР90L2 3 3000 3200 2060 40
АИР100S2 4 3000 3370 2090 45
АИР100L2 5,5 3000 4500 2200 50
ВД-2,7 1 5A80MB4 1,5 1500 500 375 45
5A80MA2 1,5 3000 1000 1500 45
Д-2,7 1 5A80MB4 1,5 1500 500 300 45
5A80MA2 1,5 3000 1000 1200 45
ВД-3,5 1 5A100S4 3 1500 3700 785 65
АИР100L2 5,5 3000 2200 2650 80
Д-3,5 1 5A100S4 3 1500 3700 630 65
АИР100L2 5,5 3000 2200 2100 80
Д-12 1 5A225M8 30 750 26500 1510 1250
5AM250M6 55 1000 35500 2430 1350
3 5A250M8 30 750 26500 1510 1560
5AM250M6 55 1000 35500 2430 1670
ВД-13,5 3 5AM315S8e 90 750 45000 2850 1650
АОДН-35586 200 1000 60000 5030
Д-13,5 3 5АМ315М6 55 750 45000 1770 1650
АИР355М10 132 1000 60000 3140
ВД-15,5 АИР355МВ8 110 600 50000 2240 2280
3 ДАЗО4-450Х-6 200 750 63000 3500
5АМ315М10 500 1000 80000 6250
Д-15,5 АИР355S8 75 600 50000 1800 2280
3 АДН-315-6 132 750 63000 2850
ДАЗО4-450УК-8 315 1000 80000 5000
ВД-18 3 ДОЗО4-450У-6 315 750 97000 4710 3850
АИР355МВ10 630 1000 128000 8350
Д-18 3 АИР355М8 132 600 80000 2500 3850
ДА304-450Х-8 160 750 103000 3100
ВД-20 3 ДА304-450Х-8 315 750 180000 9350 4300
Д-20 3 ДА304-400У-8 250 750 122000 3850 4300

Схема положения корпуса тягодутьевых машин типа ВД и Д на сайт ЧЭМЗ
