Вентиляторы мельничные ВМ

Вентиляторы мельничные ВМ







Энергомашиностроительный завод изготавливает центробежные мельничные вентиляторы (дымососы) одностороннего всасывания типа ВМ, предназначенные для пневматической транспортировки различных газовых смесей, а также запасные части к ним.


Серия вентиляторов ВМ состоит из четырех типоразмеров:

Тип вентилятора Тип вентилятора

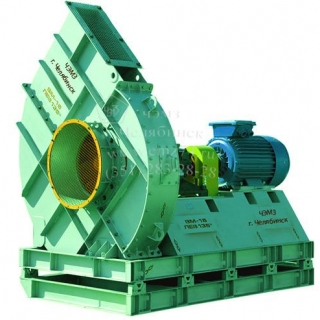

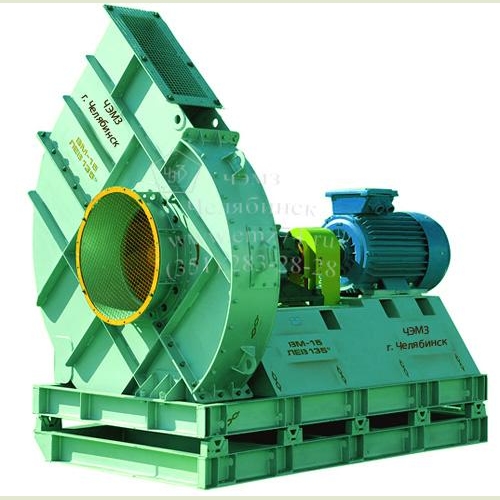

Мельничный вентилятор ВМ-15 Мельничный вентилятор ВМ-17
Мельничный вентилятор ВМ-18 Мельничный вентилятор ВМ-20


Общие сведения о мельничных вентиляторах ВМ

  • • Высокое давление
  • • Одностороннее всасывание
  • • Направление вращения - правое и левое
  • • Назад загнутые лопатки
  • • Количество лопаток - 16 шт



Вентиляторы мельничные выпускаются правого и левого вращения. При правом вращении рабочее колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении - против часовой стрелки. Улитка вентиляторов ВМ изготавливается с углом разворота от 0º до 270º через каждые 15º.


Конструктивные особенности и условия работы вентиляторов ВМ

Основными узлами вентилятора являются улитка, рабочее колесо, ходовая часть. Вентиляторами комплектуются технологические линии по производству металла на предприятиях черной и цветной металлургии, а также системы пылеприготовления паровых стационарных котлов различной паропроизводительности при размалывании твердых не взрывоопасных топлив в барабанно-шаровых мельницах. Допускается работа вентиляторов при запыленности перемещаемой газовой смеси твердыми частицами не более 80г/м3, не отличающимися по абразивности и склонности к налипанию на лопатки рабочих колес от частиц угольной пыли. Пуск вентиляторов разрешается при температуре в улитке не ниже — 30°С, максимально допустимая температура перемещаемой газовой смеси на входе в вентиляторы не должна превышать +200°С.


Мельничные вентиляторы допускают установку корпуса с углами разворота в пределах 0°÷180°, через каждые 15°(ВМ-15, ВМ-17), угол разворота для ВМ-18А и ВМ-20А— 60°, 90°, 150°. Угол отсчитывается от горизонтальной плоскости. В вентиляторах ВМ-18А и ВМ-20А демонтаж ротора для замены подшипников осуществляется через съемный сектор улитки. Конструкция ходовой части позволяет произвести замену подшипников без снятия рабочего колеса с вала.





Технические характеристики мельничных вентиляторов ВМ

Тип вентилятора

Электродвигатель

Производительность, 10³*м³/ч

Полное давление, Па

Масса без двигателя, кг

Мощность двигателя, кВт

Частота вращения, Мин -1

Марка электродвигателя

ВМ-15

160

1500

5А315S4

38

7300

1950

ВМ-17

315

1500

ДАЗО4-40ХК-4

58

9200

2320

АИР355М4

ВМ-18

400

1500

ДАЗО-400Х-4

108

10650

2740

500

ДАЗО-400У-4

ВМ-20

800

1500

ДАЗО4-450У-4

150

12900

3770
