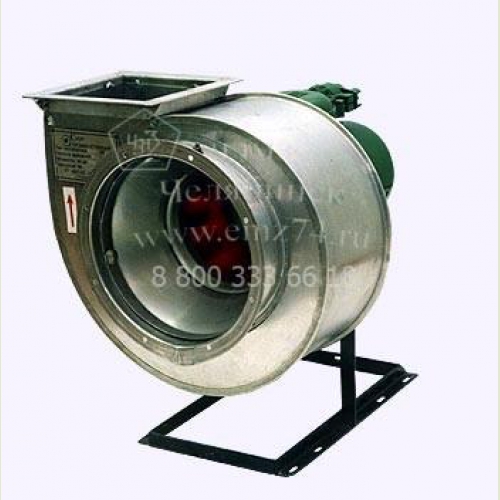

Вентилятор радиальный низкого давления ВЦ 4-75-6,3
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные изготавливаются по ГОСТу и проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Энергомашиностроительный завод изготавливает радиальный вентилятор низкого давления типа ВЦ 4-75-6,3 и запасные части к нему.
Вентиляторы радиальные низкого давления ВЦ 4-75 используются в сооружениях преимущественно промышленного назначения, монтируются в стационарных системах кондиционирования, вентиляции, отопления, а также в других санитарно-технических и производственных целях.
Технические характеристики радиального вентилятора ВЦ 4-75-6,3
Типоразмер вентилятора |
D/Dн |
Двигатель |
Параметры в рабочей зоне |
Масса вентилятора, не более, кг |
|||
Типоразмер |
Частота вращения синхронная, об/мин |
Мощность, кВт |
Производительность, тыс. м3/час |
Полное давление, Па |
|||
ВЦ 4-75-6,3 |
0,9 |
АИР80В6 |
1000 |
1,1 |
4,7-7,3 |
350-380 |
131 |
АИР90L6 |
1000 |
1,5 |
4,7-11,0 |
230-380 |
134 |
||
АИР100S4 |
1500 |
3 |
7,0-12,0 |
790-885 |
145 |
||
АИР100L4 |
1500 |
4 |
7,2-12,3 |
780-885 |
145 |
||
АИР112М4 |
1500 |
5,5 |
7,2-16,0 |
630-885 |
150 |
||
0,95 |
АИР90L6 |
1000 |
1,5 |
5,8-8,6 |
430-470 |
134 |
|
АИР112М4 |
1500 |
5,5 |
9,0-17,5 |
670-1130 |
150 |
||
АИР80В6 |
1000 |
1,1 |
4,3-5,4 |
290-540 |
131 |
||
АИР90L6 |
1000 |
1,5 |
5,4-11,0 |
285-560 |
134 |
||
АИР100L6 |
1000 |
2,2 |
5,6-11,3 |
350-560 |
145 |
||
|
АИР112М4 |
1500 |
5,5 |
8,6-12 |
1250-1320 |
150 |
|
АИР132S4 |
1500 |
7,5 |
8,6-17,5 |
800-1320 |
195 |
||
АИР100L6 |
1000 |
2,2 |
5,4-11,5 |
400-610 |
145 |
||
АИР132S4 |
1500 |
7,5 |
8,3-17,5 |
940-1430 |
195 |
||
АИР112М6 |
1000 |
3 |
6,2-11,5 |
530-750 |
150 |
||
1,1 |
АИР132S4 |
1500 |
7,5 |
7,1-12,0 |
1300-1800 |
195 |
|
АИР132М4 |
1500 |
11 |
9,2-17,8 |
1200-1750 |
195 |
Ключевые особенности радиального вентилятора ВЦ 4-75-6,3
- • ТУ 4861-003-39400557-07 и ТУ 4861-004-39400557-07
- • Низкое давление
- • Одностороннее всасывание
- • Спиральный поворотный корпус
- • Направление вращения – правое и левое
- • Назад загнутые лопатки
- • Количество лопаток – 12
Условия эксплуатации радиального вентилятора ВЦ 4-75-6,3
В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВЦ 4-75 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).
Не рекомендуется одновременная работа сразу нескольких радиальных вентиляторов ВЦ 4-75 без элементов сети. Необходим диффузор на выходе при работе на всасывании.
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные изготавливаются по ГОСТу и проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Габаритно-присоединительные размеры радиального вентилятора ВЦ 4-75-6,3
Аэродинамические характеристики радиального вентилятора ВЦ 4-75-6,3
