Вентилятор радиальный низкого давления ВЦ 4-75-3,15
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные изготавливаются по ГОСТу и проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца

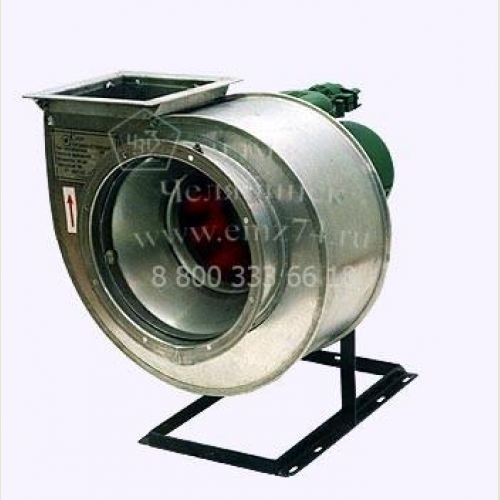

Энергомашиностроительный завод изготавливает радиальный вентилятор низкого давления типа ВЦ 4-75-3,15 и запасные части к нему.
Вентиляторы радиальные низкого давления ВЦ 4-75 используются в сооружениях преимущественно промышленного назначения, монтируются в стационарных системах кондиционирования, вентиляции, отопления, а также в других санитарно-технических и производственных целях.
Технические характеристики радиального вентилятора ВЦ 4-75-3,15
|
Типоразмер вентилятора |
D/Dн |
Двигатель |
Параметры в рабочей зоне |
Масса вентилятора, не более, кг |
|||
|
Типоразмер |
Частота вращения синхронная, об/мин |
Мощность, кВт |
Производительность, тыс.м3/час |
Полное давление, Па |
|||
|
ВЦ 4-75-3,15 |
0,9 |
АИР56А4 |
1500 |
0,12 |
0,75-1,15 |
130-185 |
38 |
|
АИР56В4 |
1500 |
0,18 |
0,75-1,5 |
130-185 |
38 |
||
|
АИР63А4 |
1500 |
0,25 |
0,85-1,8 |
130-220 |
42 |
||
|
АИР71В2 |
3000 |
1,1 |
1,65-3,8 |
480-830 |
46 |
||
|
АИР56А4 |
1500 |
0,12 |
0,75-1,20 |
130-185 |
38 |
||
|
0,95 |
АИР56В4 |
1500 |
0,18 |
0,75-1,5 |
130-185 |
38 |
|
|
АИР63А4 |
1500 |
0,25 |
0,5-1,8 |
110-260 |
42 |
||
|
АИР71В2 |
3000 |
1,1 |
1,7-3,8 |
440-1000 |
46 |
||
|
АИР80А2 |
3000 |
1,5 |
1,9-3,85 |
640-1080 |
49 |
||
|
АИР56В4 |
1500 |
0,18 |
0,8-1,7 |
130-185 |
38 |
||
|
1 |
АИР63А4 |
1500 |
0,25 |
0.85-1,85 |
170-280 |
42 |
|
|
АИР63В4 |
1500 |
0,37 |
1,0-2,0 |
180-280 |
42 |
||
|
АИР71В2 |
3000 |
1,1 |
1,8-3,5 |
700-1150 |
46 |
||
|
АИР80А2 |
3000 |
1,5 |
2,0-4,0 |
680-1220 |
49 |
||
|
АИР80В2 |
3000 |
2,2 |
2,2-4,3 |
680-1220 |
49 |
||
|
АИР90L2 |
3000 |
3 |
2,2-4,5 |
680-1220 |
51 |
|
|
АИР63А4 |
1500 |
0,25 |
0,9-1,9 |
190-320 |
42 |
||
|
АИР63В4 |
1500 |
0,37 |
0,8-2,1 |
190-350 |
42 |
||
|
АИР80А2 |
3000 |
1,5 |
1,9-4,3 |
760-1300 |
49 |
||
|
АИР80В2 |
3000 |
2,2 |
1,7-4,0 |
880-1350 |
49 |
||
|
1,1 |
АИР63А4 |
1500 |
0,25 |
0,9-1,8 |
190-370 |
42 |
|
|
АИР63В4 |
1500 |
0,37 |
0,9-1,95 |
230-370 |
42 |
||
|
АИР80В2 |
3000 |
2,2 |
1,7-4,1 |
1070-1650 |
49 |
||
Ключевые особенности радиального вентилятора ВЦ 4-75-3,15
- • ТУ 4861-003-39400557-07 и ТУ 4861-004-39400557-07
- • Низкое давление
- • Одностороннее всасывание
- • Спиральный поворотный корпус
- • Направление вращения – правое и левое
- • Назад загнутые лопатки
- • Количество лопаток – 12
Условия эксплуатации радиального вентилятора ВЦ 4-75-3,15
В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВЦ 4-75 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).
Не рекомендуется одновременная работа сразу нескольких радиальных вентиляторов ВЦ 4-75 без элементов сети. Необходим диффузор на выходе при работе на всасывании.
