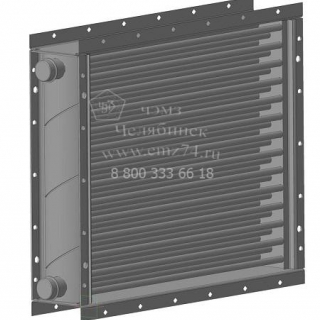

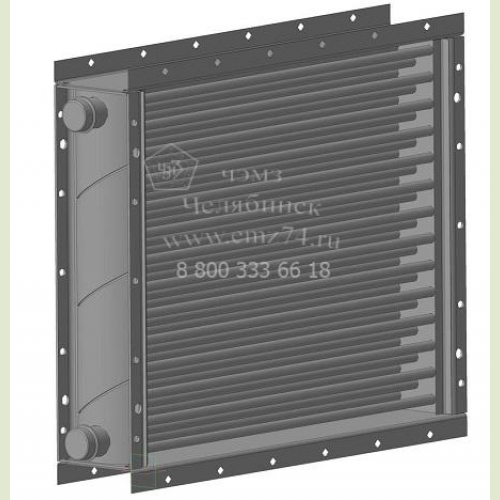

Воздухонагреватель ВНП 113-307

Воздухонагреватель ВНП 113-307

Энергомашиностроительный завод специализируется на изготовлении биметаллического, спирально-накатного парового воздухонагревателя ВНП 113-307 (аналог ВНП 123-307), который служит для нагрева воздуха в системах отопления и кондиционирования, а также для проветривания горных выработок на предприятиях горнодобывающей и металлургической промышленности.


Технические характеристики воздухонагревателя ВНП 113-307

Обозначение
воздухонагревателя
Производительность
по теплу, кВт
Производительность
по воздуху, м³
Площадь поверхности
теплообмена, м²
Масса
не более, кг
ВНП 113-307 71,88 3150 13,57 36

Теплотехнические характеристики, указанные в таблице приведены для режима:

  • • Температура воздуха на входе -20 °C
  • • Температура пара на входе 100 °C
  • • Давление пара на входе не более 0.1 МПа
  • • Массовая скорость воздуха в набегающем потоке 3.6 кг/(см3*c)


Категорически запрещается устранять утечки теплоносителя, который находится под давлением, подтягиванием соответствующих крепежных деталей.


Условия эксплуатации воздухонагревателя ВНП 113-307

Допускается эксплуатация воздухонагревателей ВНП 113 в условиях холодного климата (ХЛ) с температурой наружного воздуха не ниже -45°С. Давление в теплоносителе в системах отопления и кондиционирования не более 0,3 МПа. При использовании воздухонагревателя для технологических нужд температура теплоносителя может варьироваться от 130 до 180°С с давлением от 0,3 до 1,2 МПа. Предельно допустимое содержание химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 без содержания липких веществ и волокнистых материалов в системах вентиляции, воздушного отопления и кондиционирования воздуха.




Варианты изготовления воздухонагревателя ВНП 113-307

  • • углеродистая сталь – ВНП 113-307
  • • нержавеющая сталь – ВНП 123-307


Технические и габаритно-присоединительные характеристики воздухонагревателя ВНП 113-307

Габаритно-присоединительная схема воздухонагревателя ВНП 113-307 на сайте ЧЭМЗ
Обозначение
воздухонагревателя
Производительность
по теплу, кВт
Производительность
по воздуху, м³
Площадь поверхности
теплообмена, м²
Масса
не более, кг
ВНП 113-307 71,88 3150 13,57 36
