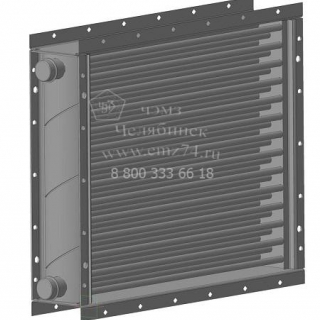

Воздухонагреватель ВНП 113-207

Воздухонагреватель ВНП 113-207

Энергомашиностроительный завод специализируется на изготовлении биметаллического, спирально-накатного парового воздухонагревателя ВНП 113-207 (аналог ВНП 123-207), который служит для нагрева воздуха в системах отопления и кондиционирования, а также для проветривания горных выработок на предприятиях горнодобывающей и металлургической промышленности.


Технические характеристики воздухонагревателя ВНП 113-207

Обозначение
воздухонагревателя
Производительность
по теплу, кВт
Производительность
по воздуху, м³
Площадь поверхности
теплообмена, м²
Масса
не более, кг
ВНП 113-207 47,46 3150 8,91 28

Теплотехнические характеристики, указанные в таблице приведены для режима:

  • • Температура воздуха на входе -20 °C
  • • Температура воды на входе 150 °C
  • • Температура воды на выходе 70 °C
  • • Давление воды не более 1.2 МПа
  • • Массовая скорость воздуха в набегающем потоке 3.6 кг/(см3*c)


Категорически запрещается устранять утечки теплоносителя, который находится под давлением, подтягиванием соответствующих крепежных деталей.


Условия эксплуатации воздухонагревателя ВНП 113-207

Допускается эксплуатация воздухонагревателей ВНВ 113 в условиях холодного климата (ХЛ) с температурой наружного воздуха не ниже -45°С. Давление в теплоносителе в системах отопления и кондиционирования не более 0,3 МПа. При использовании воздухонагревателя для технологических нужд температура теплоносителя может варьироваться от 130 до 180°С с давлением от 0,3 до 1,2 МПа. Предельно допустимое содержание химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 без содержания липких веществ и волокнистых материалов в системах вентиляции, воздушного отопления и кондиционирования воздуха.




Варианты изготовления воздухонагревателя ВНП 113-207

  • • углеродистая сталь – ВНП 113-207
  • • нержавеющая сталь – ВНП 123-207


Технические и габаритно-присоединительные характеристики воздухонагревателя ВНП 113-207

Габаритно-присоединительная схема воздухонагревателя ВНП 113-207 на сайте ЧЭМЗ
Марка Присоединительные размеры, мм Производительность
Площадь
поверхности
обмена,
м2
Масса,
кг
H H1 L L1 A A1 A2 Ду
Повоздуху,
м3/ч
Потеплу,
кВт
ВНП113-207 575 503 857 655 703 551 430 32 3150 47,9 11,2 25,3
