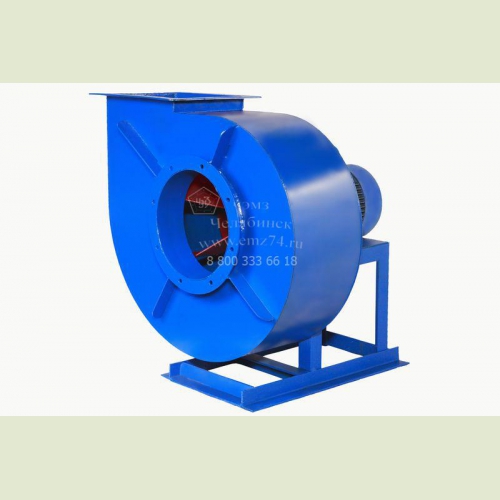

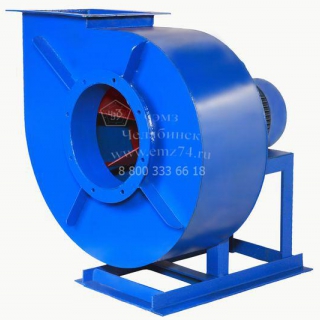

Вентилятор радиальный пылевой ВР 140-40-5 (исп.5)
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Энергомашиностроительный завод изготавливает радиальный пылевой вентилятор типа ВР 140-40-5 (исп.5) и запасные части к нему.
Вентиляторы радиальные пылевые ВР 140-40 используются в системах вентиляции, кондиционирования и отопления помещений с различным назначением для удаления древесной стружки и пыли от деревообрабатывающих станков, металлической пыли от металлообрабатывающих станков, транспортирования зерна и его отходов, а также хлопка и шерсти и т. д.
Технические характеристики пылевого радиального вентилятора ВР 140-40-5 (исп.5)
| №вент. | Исп. | Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | Масса вентилятора, не более, кг | Объем вентилятора , V, м³ | ||||
| Типоразмер | Мощность, кВт | Частота вращения рабочего колеса, минˉ¹ | Производительность, 10³х м³/час | Полное давление, Па | Тип | Кол-во | ||||
| 5 | ||||||||||
| 5 | АИР 112 М4 | 5,5 | 1620 | 2,4-5,5 | 1280-970 | ДО 42 | 6 | 351 | 1,4 | |
| АИР 112 М4 | 5,5 | 1810 | 2,7-6,2 | 1600-1220 | 360 | |||||
| АИР 112 М4 | 5,5 | 2030 | 3,0-5,2 | 2000-1840 | 362 | |||||
| АИР 132 S4 | 7,5 | 1631 | 3,0-7,3 | 2000-1600 | 366 | |||||
| АИР 132 S4 | 7,5 | 1813 | 3,0-7,3 | 2000-1600 | 368 | |||||
| АИР 132 S4 | 7,5 | 2030 | 3,0-7,3 | 2000-1600 | 387 | |||||
| АИР 132 S4 | 7,5 | 2285 | 3,4-5,8 | 2550-2350 | 389 | |||||
| АИР 132 М4 | 11 | 1637 | 3,7-7,2 | 3250-2700 | 393 | |||||
| АИР 132 М4 | 11 | 1819 | 3,7-7,2 | 3250-2700 | 395 | |||||
| АИР 132 М4 | 11 | 2037 | 3,7-7,2 | 3250-2700 | 398 | |||||
| АИР 132 М4 | 11 | 2285 | 3,4-8,0 | 2550-2000 | 411 | |||||
| АИР 132 М4 | 11 | 2575 | 3,7-7,2 | 3250-2700 | 422 | |||||
| АИР 160 S4 | 15 | 1611 | 3,7-9,0 | 3250-2450 | 430 | |||||
| АИР 160 S4 | 15 | 1813 | 3,7-9,0 | 3250-2450 | 432 | |||||
| АИР 160 S4 | 15 | 2030 | 3,7-9,0 | 3250-2450 | 434 | |||||
| АИР 160 S4 | 15 | 2256 | 3,7-9,0 | 3250-2450 | 438 | |||||
| АИР 160 S4 | 15 | 2575 | 3,7-9,0 | 3250-2450 | 476 | |||||
Ключевые особенности пылевого радиального вентилятора ВР 140-40-5 (исп.5)
- • Среднее давление
- • Одностороннее всасывание
- • Спиральный поворотный корпус
- • Асинхронный двигатель
- • Угол наклона "улитки" вентилятора от 0° до 315° с шагом 45°
- • Правое и левое направление вращения
- • Варианты исполнения 1 и 5
- • Количество лопаток – 6-8
Варианты изготовления рабочего колеса вентилятора ВР 140-40-5 (исп.5)
- 1 вариант используется в перемещении пылегазовоздушных смесей без содержания волокнистых веществ для удаления стружки, опилок, пыли и т.д.
- 2 вариант устанавливается в помещениях с присутствием в воздухе незначительного количества волокнистых веществ: шерсть, хлопок, вискоза и пр.
Условия эксплуатации пылевого радиального вентилятора ВР 140-40-5 (исп.5)
В соответствии с требованиями ГОСТ эксплуатировать вентиляторы ВР рекомендуется в зонах умеренного (-45оС до +40оС), умеренно-холодного (-60оС до +40оС) и тропического (-10оС до +50оС) климата по 2-3 категориям размещения. Монтаж по категории 1 допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора.
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Варианты изготовления вентилятора ВР 140-40-5 (исп.5) по назначению
- • Общепромышленные
- • Коррозионностойкие (К)
- • Взрывозащищенные (Р)
Габаритно-присоединительные размеры радиального пылевого вентилятора ВР 140-40-5 (исп.5)
Положение корпуса вентиляторов ВР 140-40 исп-5
№вент.
Размеры, мм
Пр 135˚, Л135˚
Пр 270˚, Л270˚
Пр 315˚, Л315˚
B
b
H
B
b
H
B
b
H
5
1168
350
386
1148
333
330
1362
546
310
№вент.
Размеры, мм
Пр 0˚, 0˚
Пр 45˚, Л45˚
Пр 90˚, Л90˚
B
b
H
B
b
H
B
b
H
5
1255
440
333
1200
386
546
1182
367
440
| №вент. | Размеры, мм | ||||||||||
| D | D1 | C | d | b | h | L | L1 | L2 | L3 | ||
| 5 | вар-1 | 350 | 390 | 300 | 12 | 250 | 550 | 902 | 250 | 980/2 | 980/2 |
| вар-2 | 847 | ||||||||||
| №вент. | Размеры, мм | N1 | N2 | N3 | n | ||||||
| L4 | L5 | L6 | L7 | T | T2 | ||||||
| 5 | вар-1 | 410 | 170 | 726 | 526 | 200 | 336 | 8 | 12 | 5 | 2 |
| вар-2 | 671 | ||||||||||
Аэродинамические характеристики пылевого радиального вентилятора ВР 140-40-5 (исп.5)
Акустические характеристики пылевого радиального вентилятора ВР 140-40-5 (исп.5)
| № вент. | n, мин-1 | Значение Lpi, дБ в октановых полосах f, Гц | LpA, дБА | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 5 | 1810 | 90 | 92 | 96 | 95 | 92 | 91 | 85 | 76 |
| 2030 | 95 | 97 | 101 | 100 | 97 | 96 | 90 | 81 | |
| 2285 | 97 | 99 | 103 | 102 | 99 | 98 | 92 | 83 | |
| 2575 | 102 | 104 | 108 | 107 | 104 | 103 | 97 | 88 | |
Технические характеристики пылевого радиального вентилятора ВР 140-40-5 (исп.5)
| №вент. | Исп. | Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | Масса вентилятора, не более, кг | Объем вентилятора , V, м³ | ||||
| Типоразмер | Мощность, кВт | Частота вращения рабочего колеса, минˉ¹ | Производительность, 10³х м³/час | Полное давление, Па | Тип | Кол-во | ||||
| 5 | ||||||||||
| 5 | АИР 112 М4 | 5,5 | 1620 | 2,4-5,5 | 1280-970 | ДО 42 | 6 | 351 | 1,4 | |
| АИР 112 М4 | 5,5 | 1810 | 2,7-6,2 | 1600-1220 | 360 | |||||
| АИР 112 М4 | 5,5 | 2030 | 3,0-5,2 | 2000-1840 | 362 | |||||
| АИР 132 S4 | 7,5 | 1631 | 3,0-7,3 | 2000-1600 | 366 | |||||
| АИР 132 S4 | 7,5 | 1813 | 3,0-7,3 | 2000-1600 | 368 | |||||
| АИР 132 S4 | 7,5 | 2030 | 3,0-7,3 | 2000-1600 | 387 | |||||
| АИР 132 S4 | 7,5 | 2285 | 3,4-5,8 | 2550-2350 | 389 | |||||
| АИР 132 М4 | 11 | 1637 | 3,7-7,2 | 3250-2700 | 393 | |||||
| АИР 132 М4 | 11 | 1819 | 3,7-7,2 | 3250-2700 | 395 | |||||
| АИР 132 М4 | 11 | 2037 | 3,7-7,2 | 3250-2700 | 398 | |||||
| АИР 132 М4 | 11 | 2285 | 3,4-8,0 | 2550-2000 | 411 | |||||
| АИР 132 М4 | 11 | 2575 | 3,7-7,2 | 3250-2700 | 422 | |||||
| АИР 160 S4 | 15 | 1611 | 3,7-9,0 | 3250-2450 | 430 | |||||
| АИР 160 S4 | 15 | 1813 | 3,7-9,0 | 3250-2450 | 432 | |||||
| АИР 160 S4 | 15 | 2030 | 3,7-9,0 | 3250-2450 | 434 | |||||
| АИР 160 S4 | 15 | 2256 | 3,7-9,0 | 3250-2450 | 438 | |||||
| АИР 160 S4 | 15 | 2575 | 3,7-9,0 | 3250-2450 | 476 | |||||
