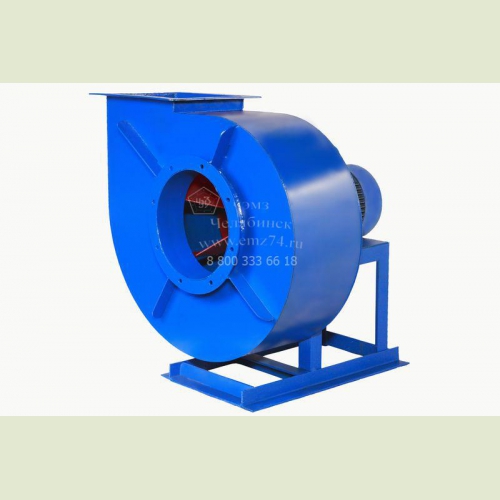

Вентилятор радиальный пылевой ВР 140-40-3,15

Вентилятор радиальный пылевой ВР 140-40-3,15
Общее Габариты и размеры
Заполнить заявку






Энергомашиностроительный завод изготавливает радиальный пылевой вентилятор типа ВР 140-40-3,15 и запасные части к нему.


Вентиляторы радиальные пылевые ВР 140-40 используются в системах вентиляции, кондиционирования и отопления помещений с различным назначением для удаления древесной стружки и пыли от деревообрабатывающих станков, металлической пыли от металлообрабатывающих станков, транспортирования зерна и его отходов, а также хлопка и шерсти и т. д.


Технические характеристики пылевого радиального вентилятора ВР 140-40-3,15

№вент. Исп. Электродвигатель Параметры в рабочей зоне Виброизоляторы Масса вентилятора, не более, кг Объем вентилятора , V, м³
Типоразмер Мощность, кВт Частота вращения рабочего колеса, минˉ¹ Производительность, 10³х м³/час Полное давление, Па Тип Кол-во
3,15 1 5А 80 МВ2 2,2 2800 1,53-2,8 1790-1650 ДО 38 4 36 0,27
АИР 90 L2 3 3000 1,53-3,3 1790-1150 37
АИР 100 S2 4 2850 1,53-3,3 1790-1150 38

Ключевые особенности пылевого радиального вентилятора ВР 140-40-3,15

  • • Среднее давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Асинхронный двигатель
  • • Угол наклона "улитки" вентилятора от 0° до 315° с шагом 45°
  • • Правое и левое направление вращения
  • • Варианты исполнения 1 и 5
  • • Количество лопаток – 6-8



Варианты изготовления рабочего колеса вентилятора ВР 140-40-3,15

Варианты изготовления рабочего колеса для пылевого вентилятора 140-40-3,15 на сайте ЧЭМЗ
  • 1 вариант используется в перемещении пылегазовоздушных смесей без содержания волокнистых веществ для удаления стружки, опилок, пыли и т.д.
  • 2 вариант устанавливается в помещениях с присутствием в воздухе незначительного количества волокнистых веществ: шерсть, хлопок, вискоза и пр.

Условия эксплуатации пылевого радиального вентилятора ВР 140-40-3,15

В соответствии с требованиями ГОСТ эксплуатировать вентиляторы ВР рекомендуется в зонах умеренного (-45оС до +40оС), умеренно-холодного (-60оС до +40оС) и тропического (-10оС до +50оС) климата по 2-3 категориям размещения. Монтаж по категории 1 допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора.




Варианты изготовления вентилятора ВР 140-40-3,15 по назначению

  • • Общепромышленные
  • • Коррозионностойкие (К)
  • • Взрывозащищенные (Р)

Габаритно-присоединительные размеры радиального пылевого вентилятора ВР 140-40-3,15

Положение корпуса вентиляторов ВР 140-40-3,15 на сайте ЧЭМЗ

Положение корпуса вентиляторов ВР 140-40 исп-1

№вент. Размеры, мм
Пр 135˚, Л135˚ Пр 270˚, Л270˚ Пр 315˚, Л315˚
B b H B b H B b H
3,15 663 263 302 506 282 243 663 263 224
№вент. Размеры, мм
Пр 0˚, 0˚ Пр 45˚, Л45˚ Пр 90˚, Л90˚
B b H B b H B b H
3,15 585 243 224 525 224 400 506 282 342
Габаритно-присоединительная схема пылевого вентилятора ВР 140-40-3,15 на сайте ЧЭМЗ
№вент. Размеры, мм n1 n2
L4 L5 t1 t2 T1 T2 T3 T4
3,15 215 245 223 189 205 395 550 133 56 80
№вент. Размеры, мм
D D1 C E b h Lмах L1 L2 L3
3,15 350 265 84 75 84 75 254 221 1 1

Аэродинамические характеристики пылевого радиального вентилятора ВР 140-40-3,15

Аэродинамическая схема пылевого радиального вентилятора ВР 140-40-3,15 на сайте ЧЭМЗ

Технические характеристики пылевого радиального вентилятора ВР 140-40-3,15

№вент. Исп. Электродвигатель Параметры в рабочей зоне Виброизоляторы Масса вентилятора, не более, кг Объем вентилятора , V, м³
Типоразмер Мощность, кВт Частота вращения рабочего колеса, минˉ¹ Производительность, 10³х м³/час Полное давление, Па Тип Кол-во
3,15 1 5А 80 МВ2 2,2 2800 1,53-2,8 1790-1650 ДО 38 4 36 0,27
АИР 90 L2 3 3000 1,53-3,3 1790-1150 37
АИР 100 S2 4 2850 1,53-3,3 1790-1150 38
