Вентилятор радиальный пылевой ВР 140-40-2,5

Вентилятор радиальный пылевой ВР 140-40-2,5
Общее Габариты и размеры
Заполнить заявку

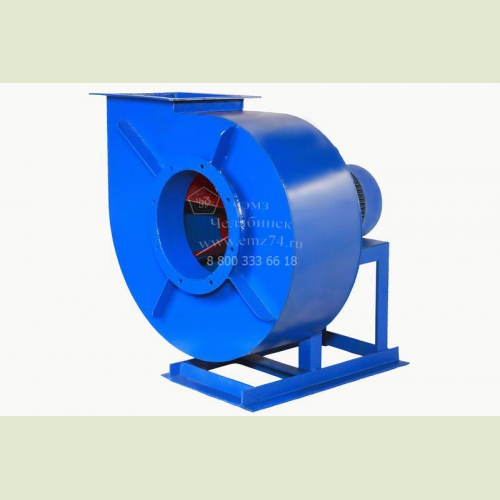

Энергомашиностроительный завод изготавливает радиальный пылевой вентилятор типа ВР 140-40-2,5 и запасные части к нему.


Вентиляторы радиальные пылевые ВР 140-40 используются в системах вентиляции, кондиционирования и отопления помещений с различным назначением для удаления древесной стружки и пыли от деревообрабатывающих станков, металлической пыли от металлообрабатывающих станков, транспортирования зерна и его отходов, а также хлопка и шерсти и т. д.


Технические характеристики пылевого радиального вентилятора ВР 140-40-2,5

№вент. Исп. Электродвигатель Параметры в рабочей зоне Виброизоляторы Масса вентилятора, не более, кг Объем вентилятора , V, м³
Типоразмер Мощность, кВт Частота вращения рабочего колеса, минˉ¹ Производительность, 10³х м³/час Полное давление, Па Тип Кол-во
2,5 1 5А 80 МА2 1,5 2850 0,73-1,1 1130-1040 ДО 38 4 23 0,15
5А 80 МВ2 2,2 2850 0,73-1,5 1130-860 24,5

Ключевые особенности пылевого радиального вентилятора ВР 140-40-2,5

  • • Среднее давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Асинхронный двигатель
  • • Угол наклона "улитки" вентилятора от 0° до 315° с шагом 45°
  • • Правое и левое направление вращения
  • • Варианты исполнения 1 и 5
  • • Количество лопаток – 6-8



Варианты изготовления рабочего колеса вентилятора ВР 140-40-2,5

Варианты изготовления рабочего колеса для пылевого вентилятора 140-40-2,5 на сайте ЧЭМЗ
  • 1 вариант используется в перемещении пылегазовоздушных смесей без содержания волокнистых веществ для удаления стружки, опилок, пыли и т.д.
  • 2 вариант устанавливается в помещениях с присутствием в воздухе незначительного количества волокнистых веществ: шерсть, хлопок, вискоза и пр.

Условия эксплуатации пылевого радиального вентилятора ВР 140-40-2,5

В соответствии с требованиями ГОСТ эксплуатировать вентиляторы ВР рекомендуется в зонах умеренного (-45оС до +40оС), умеренно-холодного (-60оС до +40оС) и тропического (-10оС до +50оС) климата по 2-3 категориям размещения. Монтаж по категории 1 допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора.




Варианты изготовления вентилятора ВР 140-40-2,5 по назначению

  • • Общепромышленные
  • • Коррозионностойкие (К)
  • • Взрывозащищенные (Р)

Габаритно-присоединительные размеры радиального пылевого вентилятора ВР 140-40-2,5

Положение корпуса вентиляторов ВР 140-40-2,5 на сайте ЧЭМЗ

Положение корпуса вентиляторов ВР 140-40 исп-1

№вент. Размеры, мм
Пр 135˚, Л135˚ Пр 270˚, Л270˚ Пр 315˚, Л315˚
B b H B b H B b H
2,5 535 210 241 409 225 194 535 210 179
№вент. Размеры, мм
Пр 0˚, 0˚ Пр 45˚, Л45˚ Пр 90˚, Л90˚
B b H B b H B b H
2,5 471 194 183 420 179 325 409 225 277
Габаритно-присоединительная схема пылевого вентилятора ВР 140-40-2,5 на сайте ЧЭМЗ
№вент. Размеры, мм n1 n2
L4 L5 t1 t2 T1 T2 T3 T4
2,5 280 220 65 65 130 130 209 186 2 2
№вент. Размеры, мм
D D1 C E b h Lмах L1 L2 L3
2,5 140 170 175 150 162,5 300 465 109 24 80

Аэродинамические характеристики пылевого радиального вентилятора ВР 140-40-2,5

Аэродинамическая схема пылевого радиального вентилятора ВР 140-40-2,5 на сайте ЧЭМЗ

Технические характеристики пылевого радиального вентилятора ВР 140-40-2,5

№вент. Исп. Электродвигатель Параметры в рабочей зоне Виброизоляторы Масса вентилятора, не более, кг Объем вентилятора , V, м³
Типоразмер Мощность, кВт Частота вращения рабочего колеса, минˉ¹ Производительность, 10³х м³/час Полное давление, Па Тип Кол-во
2,5 1 5А 80 МА2 1,5 2850 0,73-1,1 1130-1040 ДО 38 4 23 0,15
5А 80 МВ2 2,2 2850 0,73-1,5 1130-860 24,5
