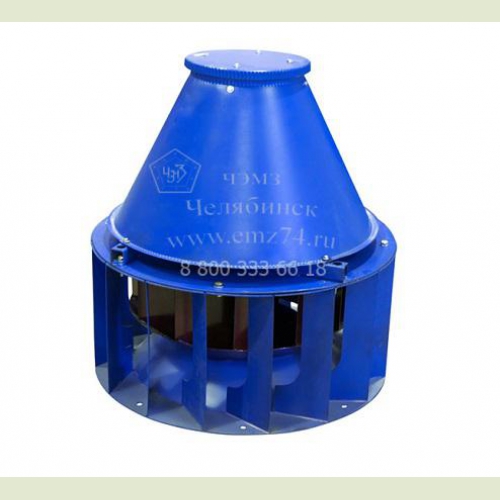

Вентилятор крышный ВКРС №8

Вентилятор крышный ВКРС №8






Энергомашиностроительный завод изготавливает вентилятор крышный ВКРС №8 и запасные части к нему.


Вентиляторы ВКРС используются в вытяжных вентиляционных системах зданий различного назначения или для решения конкретных производственных и санитарно-технических задач. Исключением служит эксплуатация с технологическими установками, при работе которых окружающий воздух нагревается до температуры воспламенения содержащихся в нем взрывоопасных веществ.


Технические характеристики крышного вентилятора ВКРС №8

Вентилятор Число лопаток Частота вращения, об/мин Мощность эл-ля, кВт параметры в рабочей зоне Масса, кг
Производительность 10³ х м³/час Полное давление, Па
№8 6 4 1000 5,6-22,5 0-710 234
15 1500 8,75-33,0 0-1580 244
9 3 750 6,0-24,0 0-650 326
7,5 1000 6,5-26,25 0-740 240
22 1500 10,0-40,5 0-1720 326

Ключевые особенности вентилятора ВКРС №8

  • • Низкое давление
  • • Одностороннее всасывание
  • • Лопатки загнутые назад
  • • Выброс потока в сторону
  • • Количество лопаток вентилятора – 6 и 9 шт
  • • Дополнительная комплектация стаканами, поддонами и клапанами

Условия эксплуатации крышного вентилятора ВКРС №8

Температура окружающей среды от -40°С +40-45°С. Умеренный и тропический климат, 1-я категории размещения.



Варианты изготовления крышного вентилятора ВКРС №8

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное исполнение из разнородных металлов,коррозионностойкое, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

Габаритно-присоединительные размеры крышного вентилятора ВКРС №8

Габаритно-присоединительная схема вентилятора ВКРС №8 на сайте ЧЭМЗ

Типоразмер
вентилятора

d, мм

D1, мм

D2, мм

D3, мм

H, мм

d1, мм

d2, мм

n1, мм

8

800

838

1072

1154

1048

10,5

14

8

Акустические характеристики крышного вентилятора ВКРС №8

Наименование вентилятора ПоправкиDLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц
63 125 250 500 1000 2000 4000 8000
ВКРС z=6 +1 +7 +2 0 -7 -12 -12 -21
ВКРС z=9 -9 -8 -3 -3 -4 -9 -14 -19

Аэродинамические характеристики крышного вентилятора ВКРС №8

Аэродинамические характеристики вентилятора ВКРС №8 на сайте ЧЭМЗ

Технические характеристики крышного вентилятора ВКРС №8

Вентилятор Число лопаток Частота вращения, об/мин Мощность эл-ля, кВт параметры в рабочей зоне Масса, кг
Производительность 10³ х м³/час Полное давление, Па
№8 6 4 1000 5,6-22,5 0-710 234
15 1500 8,75-33,0 0-1580 244
9 3 750 6,0-24,0 0-650 326
7,5 1000 6,5-26,25 0-740 240
22 1500 10,0-40,5 0-1720 326
