Вентилятор осевой ВО 13-284 №6,3

Вентилятор осевой ВО 13-284 №6,3
Общее Габариты и размеры
Заполнить заявку






Энергомашиностроительный завод изготавливает осевой вентилятор типа ВО 13-284 №6,3 и запасные части к нему.


Вентиляторы осевые ВО 13-284 используются для создания искусственной тяги в системах вентиляции и дымоудаления, а также в других производственных и санитарно-гигиенических целях. Вентиляторы осевые ВО 13-284 устанавливаются в стационарных вентиляционных системах, системах отопления, кондиционирования, противопожарного оборудования, противодымной защиты зданий и сооружений различного функционального назначения, за исключением зданий категорий А, Б.


Технические характеристики осевого вентилятора ВО 13-284 №6,3

Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин. Произво-
дительность, м3/с		 Полное давление, Па Масса, кг
4/15°-6,3 71А6 0,37 880 1,65-1,75 55-25 75
4/20°-6,3 71А6 0,37 880 0,9-2,0 60-35 75
4/25°-6,3 71А6 0,37 880 1,3-2,4 65-45 75
4/15°-6,3 71В4 0,75 1370 1,0-2,7 130-55 75
4/20°-6,3 71В4 0,75 1370 1,4-3,2 145-80 75
4/25°-6,3 71В4 0,75 1370 2,0-3,7 155-105 75
4/30°-6,3 71В4 0,75 1370 2,8-4,1 160-135 75
4/15°-6,3 90L2 3 2840 2,1-5,6 570-240 115
4/20°-6,3 100S2 4 2840 3,0-6,8 640-360 115
6/15°-6,3 71А6 0,37 880 0,73-1,8 72-30 75
6/20°-6,3 71А6 0,37 880 0,91-2,2 81-41 75
6/25°-6,3 71А6 0,37 880 1,7-2,6 88-55 75
6/15°-6,3 71В4 0,75 1370 1,1-2,9 170-65 75
6/20°-6,3 71В4 0,75 1370 1,4-3,5 190-95 75
6/25°-6,3 71В4 0,75 1370 2,0-3,9 205-125 75
6/30°-6,3 80А4 1,1 1370 2,7-4,4 215-155 80
6/20°-6,3 100L2 5,5 2840 4,3-7,7 695-480 115
8/20°-6,3 71А6 0,37 880 1,0-2,3 95-45 75
8/25°-6,3 71А6 0,37 880 1,3-2,7 110-62 75
8/30°-6,3 71А6 0,37 880 1,9-3,0 113-74 75
8/20°-6,3 71В4 0,75 1370 1,6-3,6 215-100 75
8/25°-6,3 80А4 1,1 1370 1,9-4,2 245-140 80
8/30°-6,3 80В4 1,5 1370 2,8-4,6 250-165 80
10/20°-6,3 71А6 0,37 880 1,1-2,4 102-48 75
10/25°-6,3 71А6 0,37 880 1,3-2,8 113-68 75
10/30°-6,3 71А6 0,55 880 1,9-3,0 121-77 75
10/20°-6,3 71В4 0,75 1370 1,6-3,7 235-110 75
10/25°-6,3 80А4 1,1 1370 2,0-4,4 275-150 80
10/30°-6,3 80А4 1,5 1370 2,8-4,7 280-175 80

Исполнение К06 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин. Произво-
дительность, м3/с		 Полное давление, Па Масса, кг
12к/25°-6,3 80B4 1,5 1370 1,8-3,1 365-145 80
12к/30°-6,3 90L4 2,2 1400 2,3-3,7 410-205 90
12к/35°-6,3 90L4 2,2 1400 2,7-4,2 460-280 90
12к/40°-6,3 100S4 3 1400 3,0-4,7 480-335 95
12к/45°-6,3 100L4 4 1400 3,6-5,2 510-410 10

Ключевые особенности осевого вентилятора ВО 13-284 №6,3

  • • Варианты изготовления 121 и К06
  • • Возможность работать в горизонтальном и в вертикальном положении
  • • Цилиндрический корпус
  • • Количество лопаток вентилятора – 4, 6, 8, 10 шт
  • • Комплектация направляющим или спрямляющим аппаратом
  • • Пример обозначения: ВО 13-284-4/25°-5 соответствует вентилятору №5 с четырьмя лопатками и углом их установки 25°



Условия эксплуатации осевого вентилятора ВО 13-284 №6,3

Температура окружающей среды от -40°С +40°С (до +45°С для вентиляторов тропического исполнения), влажность не более 80%. Умеренный и тропический климат, 2-я и 3-я категории размещения. При защите двигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата — 1-я категория размещения.


Установка вентиляторов ВО 13-284 производится вне вентилируемых помещений, а также обязательно вне зон с постоянным присутствием людей. Оборудование может быть использовано с сетью воздуховодов или без нее. Перемещаемая с помощью вентиляторов среда не должна содержать пыли, липких, взрывоопасных, волокнистых компонентов, а внешняя вибрация не должна превышать 2 мм/с.




Габаритно-присоединительные размеры осевого вентилятора ВО 13-284 №6,3

Габаритно-присоединительная схема вентилятора ВО 13-284 №6,3 на сайте ЧЭМЗ

№

вентил

h эд

габ.

D,

мм

D1,

мм

D2,

мм

d,

мм

n,

отв

L,

мм

L1max

мм

L2,

мм

I,

мм

b,

мм

d1,

мм

H,

мм

H1,

мм

H2,

мм
6,3
71-112
630
670
688
10,5
32
485
494
425
30
500
15
370
714
758

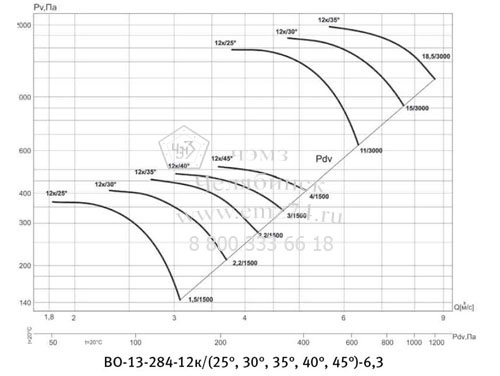

Аэродинамические характеристики осевого вентилятора ВО 13-284 №6,3

Аэродинамическая характеристика вентилятора ВО 13-284 №6,3 на сайте ЧЭМЗАэродинамическая характеристика вентилятора ВО 13-284 №6,3 на сайте ЧЭМЗАэродинамическая характеристика вентилятора ВО 13-284 №6,3 на сайте ЧЭМЗАэродинамическая характеристика вентилятора ВО 13-284 №6,3 на сайте ЧЭМЗАэродинамическая характеристика вентилятора ВО 13-284 №6,3 на сайте ЧЭМЗ

Технические характеристики осевого вентилятора ВО 13-284 №6,3

Исполнение 121 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин. Произво-
дительность, м3/с		 Полное давление, Па Масса, кг
4/15°-6,3 71А6 0,37 880 1,65-1,75 55-25 75
4/20°-6,3 71А6 0,37 880 0,9-2,0 60-35 75
4/25°-6,3 71А6 0,37 880 1,3-2,4 65-45 75
4/15°-6,3 71В4 0,75 1370 1,0-2,7 130-55 75
4/20°-6,3 71В4 0,75 1370 1,4-3,2 145-80 75
4/25°-6,3 71В4 0,75 1370 2,0-3,7 155-105 75
4/30°-6,3 71В4 0,75 1370 2,8-4,1 160-135 75
4/15°-6,3 90L2 3 2840 2,1-5,6 570-240 115
4/20°-6,3 100S2 4 2840 3,0-6,8 640-360 115
6/15°-6,3 71А6 0,37 880 0,73-1,8 72-30 75
6/20°-6,3 71А6 0,37 880 0,91-2,2 81-41 75
6/25°-6,3 71А6 0,37 880 1,7-2,6 88-55 75
6/15°-6,3 71В4 0,75 1370 1,1-2,9 170-65 75
6/20°-6,3 71В4 0,75 1370 1,4-3,5 190-95 75
6/25°-6,3 71В4 0,75 1370 2,0-3,9 205-125 75
6/30°-6,3 80А4 1,1 1370 2,7-4,4 215-155 80
6/20°-6,3 100L2 5,5 2840 4,3-7,7 695-480 115
8/20°-6,3 71А6 0,37 880 1,0-2,3 95-45 75
8/25°-6,3 71А6 0,37 880 1,3-2,7 110-62 75
8/30°-6,3 71А6 0,37 880 1,9-3,0 113-74 75
8/20°-6,3 71В4 0,75 1370 1,6-3,6 215-100 75
8/25°-6,3 80А4 1,1 1370 1,9-4,2 245-140 80
8/30°-6,3 80В4 1,5 1370 2,8-4,6 250-165 80
10/20°-6,3 71А6 0,37 880 1,1-2,4 102-48 75
10/25°-6,3 71А6 0,37 880 1,3-2,8 113-68 75
10/30°-6,3 71А6 0,55 880 1,9-3,0 121-77 75
10/20°-6,3 71В4 0,75 1370 1,6-3,7 235-110 75
10/25°-6,3 80А4 1,1 1370 2,0-4,4 275-150 80
10/30°-6,3 80А4 1,5 1370 2,8-4,7 280-175 80

Исполнение К06 Типоразмер двигателя Установочная мощность, кВт Частота вращения РК, об/мин. Произво-
дительность, м3/с		 Полное давление, Па Масса, кг
12к/25°-6,3 80B4 1,5 1370 1,8-3,1 365-145 80
12к/30°-6,3 90L4 2,2 1400 2,3-3,7 410-205 90
12к/35°-6,3 90L4 2,2 1400 2,7-4,2 460-280 90
12к/40°-6,3 100S4 3 1400 3,0-4,7 480-335 95
12к/45°-6,3 100L4 4 1400 3,6-5,2 510-410 10
