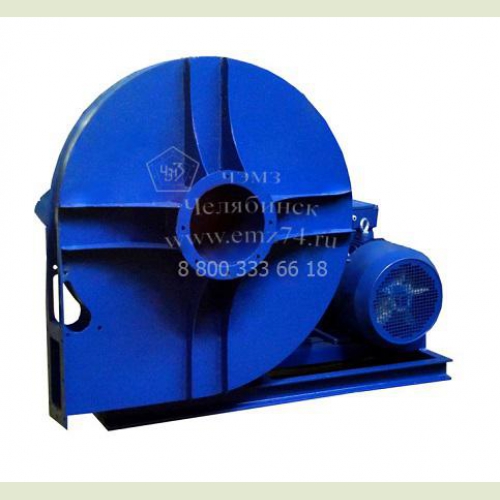

Вентилятор радиальный высокого давления ВР 140-15 №11,2 (исп.1)

Вентилятор радиальный высокого давления ВР 140-15 №11,2 (исп.1)






Энергомашиностроительный завод изготавливает радиальный вентилятор высокого давления типа ВР 140-15 №11,2 (исп.1) и запасные части к нему. Вентиляторы радиальные высокого давления ВР 140-15 используются в системах вентиляции и кондиционирования стационарного типа.


Технические характеристики радиального вентилятора ВР 140-15 №11,2 (исп.1)

Обозначение вентилятора

Типоразмер э.двигателя

Установочная мощность

Частота

вращения, РК

Производительность

Полное

давление, Па

Масса,

кг

ВР 140-15-11,2

исполнение-1



160M4



18.5



1450



0.9-2.4



6300-4300



445

Ключевые особенности радиального вентилятора ВР 140-15 №11,2

  • • Высокое давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Направление вращения – правое и левое


Условия эксплуатации радиального вентилятора ВР 140-15 №11,2 (исп.1)

В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВР 140-15 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).




Основные варианты изготовления радиального вентилятора ВР 140-15 №11,2 (исп.1)

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь

Габаритно-присоединительные размеры радиального вентилятора ВР 140-15 №11,2 (исп.1)

вентилятора

Типоразмер

двигателя

B
H
L max
b
h
l
D
D1
d
a
11.2
160S-180M
1445
1465
1020
605
850
284
318
335
10
145

вентилятора

Типоразмер

двигателя

A1
n1
a2
A2
n2
n3
C1
C2
C3
d1
11.2
160S-180M
195
1
275
325
2
10
830
500
76
20

Аэродинамические характеристики радиального вентилятора ВР 140-15 №11,2 (исп.1)

Аэродинамические характеристики вентилятора ВР 140-15 №11,2 (исп.1) на сайте ЧЭМЗ

Технические характеристики радиального вентилятора ВР 140-15 №11,2 (исп.1)

Обозначение вентилятора

Типоразмер э.двигателя

Установочная мощность

Частота

вращения, РК

Производительность

Полное

давление, Па

Масса,

кг

ВР 140-15-11,2

исполнение-1



160M4



18.5



1450



0.9-2.4



6300-4300



445
