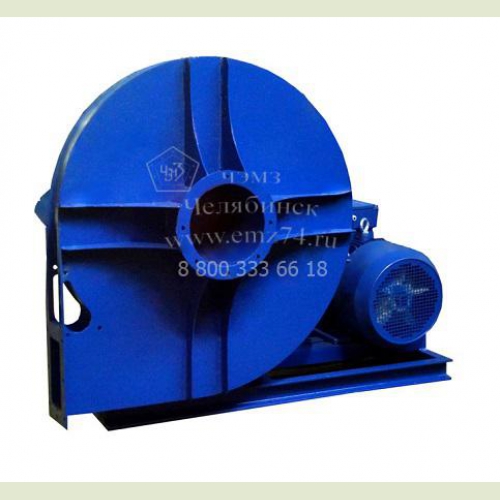

Вентилятор радиальный высокого давления ВР 140-15 №8 (исп.5)
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Энергомашиностроительный завод изготавливает радиальный вентилятор высокого давления типа ВР 140-15 №8 (исп.5) и запасные части к нему. Вентиляторы радиальные высокого давления ВР 140-15 используются в системах вентиляции и кондиционирования стационарного типа.
Технические характеристики радиального вентилятора ВР 140-15 №8 (исп.5)
Обозначение вентилятора |
Типоразмер э.двигателя |
Установочная мощность |
Частота вращения, РК |
Производительность |
Полное давление, Па |
Масса, кг |
ВР 140-15-8 исполнение-5 |
100S4 200M2 |
мар.37 |
1500-3300 |
0,33-2,0 |
3100-11500 |
290 (без эд) |
Ключевые особенности радиального вентилятора ВР 140-15 №8
- • Высокое давление
- • Одностороннее всасывание
- • Спиральный поворотный корпус
- • Направление вращения – правое и левое
Условия эксплуатации радиального вентилятора ВР 140-15 №8 (исп.5)
В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВР 140-15 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Основные варианты изготовления радиального вентилятора ВР 140-15 №8 (исп.5)
Индекс |
Назначение и материалы |
- |
Общепромышленноеисполнение, материал - углеродистая сталь |
Ж2 |
Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь |
К1 |
Коррозионностойкое исполнение, материал – нержавеющая сталь |
К1Ж2 |
Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь |
В |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВЖ2 |
Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь |
ВК1 |
Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь |
Габаритно-присоединительные размеры радиального вентилятора ВР 140-15 №8 (исп.5)
№ вентилятора |
Типоразмер двигателя |
B |
H |
L max |
b |
h |
l |
D |
D1 |
d |
a |
8 |
≤45 |
1265 |
1105 |
900 |
432 |
660 |
208 |
229 |
265 |
7 |
105 |
№ вентилятора |
Типоразмер двигателя |
A1 |
n1 |
a2 |
A2 |
n2 |
n3 |
C1 |
C2 |
C3 |
d1 |
8 |
≤45 |
155 | 1 отв | 198 | 250 | 2 | 8 | 650х2 | 520 | 306 | -30 |
Акустические характеристики радиального вентилятора ВР 140-15 №8 (исп.5)
Вентилятор | n,об/мин | Значение Lpi, дБ в октавных полосах f, Гц | LpA | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | dБА | ||
ВР 140-15-8 исполнение 5 |
1970/2925 | 87 | 94 | 93 | 94 | 93 | 92 | 90 | 86 | 101 |
2250/2931 | 88 | 95 | 94 | 95 | 94 | 93 | 91 | 87 | 102 | |
2470/2937 | 91 | 98 | 97 | 98 | 97 | 96 | 94 | 90 | 105 | |
2650/2937 | 94 | 101 | 100 | 101 | 100 | 99 | 97 | 93 | 108 | |
2810/2940 | 97 | 104 | 103 | 104 | 103 | 102 | 100 | 96 | 111 | |
3000/2943 | 100 | 107 | 106 | 107 | 106 | 105 | 103 | 99 | 114 |
