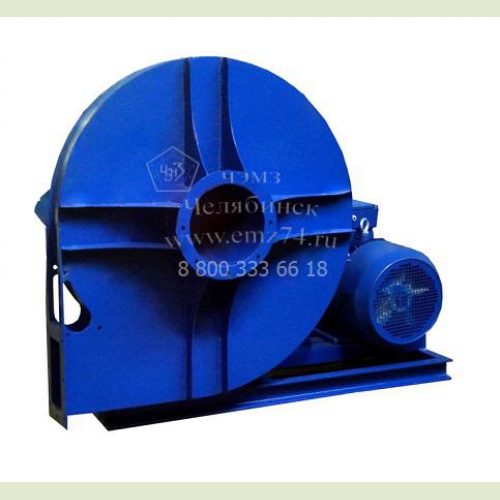

Вентилятор радиальный высокого давления ВР 140-15 №5 (исп.1)
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Энергомашиностроительный завод изготавливает радиальный вентилятор высокого давления типа ВР 140-15 №5 (исп.1) и запасные части к нему. Вентиляторы радиальные высокого давления ВР 140-15 используются в системах вентиляции и кондиционирования стационарного типа.
Технические характеристики радиального вентилятора ВР 140-15 №5 (исп.1)
Обозначение вентилятора |
Типоразмер э.двигателя |
Установочная мощность |
Частота вращения, РК |
Производительность |
Полное давление, Па |
Масса, кг |
ВР 140-15-5 исполнение-1 |
63А4 80В2 |
0,25 2,2 |
1390 2830 |
0,08-0,20 0,16-0,40 |
1150-800 4500-3300 |
50 65 |
Ключевые особенности радиального вентилятора ВР 140-15 №5
- • Высокое давление
- • Одностороннее всасывание
- • Спиральный поворотный корпус
- • Направление вращения – правое и левое
Условия эксплуатации радиального вентилятора ВР 140-15 №5 (исп.1)
В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВР 140-15 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Основные варианты изготовления радиального вентилятора ВР 140-15 №5 (исп.1)
Индекс |
Назначение и материалы |
- |
Общепромышленноеисполнение, материал - углеродистая сталь |
Ж2 |
Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь |
К1 |
Коррозионностойкое исполнение, материал – нержавеющая сталь |
К1Ж2 |
Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь |
В |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВЖ2 |
Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь |
ВК1 |
Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь |
Габаритно-присоединительные размеры радиального вентилятора ВР 140-15 №5 (исп.1)
№ вентилятора |
Типоразмер двигателя |
B |
H |
L max |
b |
h |
l |
D |
D1 |
d |
a |
5 |
63А-100S |
665 |
685 |
530 |
270 |
405 |
151 |
144 |
180 |
7 |
70 |
№ вентилятора |
Типоразмер двигателя |
A1 |
n1 |
a2 |
A2 |
n2 |
n3 |
C1 |
C2 |
C3 |
d1 |
5 |
63А-100S |
110 |
1 отв |
130 |
170 |
1 |
6 |
400 |
250 |
37 |
15 |
Акустические характеристики радиального вентилятора ВР 140-15 №5 (исп.1)
Вентилятор | n,об/мин | Значение Lpi, дБ в октавных полосах f, Гц | LpA | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | dБА | ||
ВР 140-15-5 |
1380 | 68 | 75 | 74 | 75 | 74 | 73 | 71 | 67 | 82 |
2874 | 85 | 92 | 91 | 92 | 91 | 90 | 88 | 84 | 99 |
Аэродинамические характеристики радиального вентилятора ВР 140-15 №5 (исп.1)
