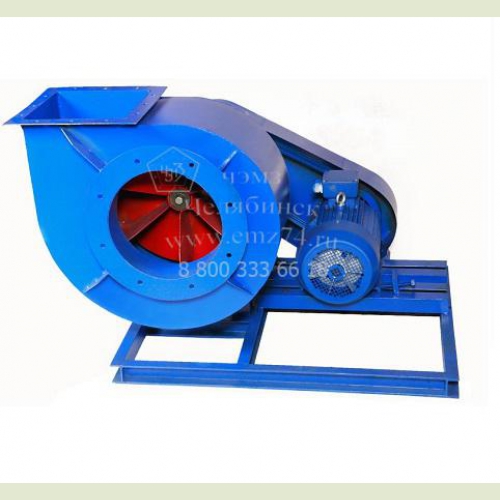

Вентилятор радиальный пылевой ВЦП 7-40 №5 (исп.1)
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные изготавливаются по ГОСТу и проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Энергомашиностроительный завод изготавливает радиальный пылевой вентилятор типа ВЦП 7-40 №5 (исп.1) среднего давления и запасные части к нему.
Вентиляторы радиальные пылевые ВЦП 7-40 используются как в системах вентиляции общего назначения, так и в составе различных технологических систем: в системах пневматической транспортировки сыпучих материалов, в пылеочистных установках, при производстве железобетонных изделий, для удаления металлической стружки и опилок из зон резания станочного оборудования, а также в других производственных и санитарно-технических целях.
Технические характеристики пылевого радиального вентилятора ВЦП 7-40 №5 (исп.1)
Вентиляторы ВЦП 7-40 | Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | Масса не более, кг | Объем вентилятора, V м3 | ||||
Типоразмер | Мощность, кВт | Частота вращения, мин -1 | Производительность, 10³ х м³/сек | Полное давление, | Тип | Кол-во | |||
Па | |||||||||
№5 схема 1 | АИР112МА6 | 3 | 1000 | 2,2-5,0 | 1020-780 | ДО40 | 4 | 120 | 3,8 |
АИР112М4 | 5,5 | 1450 | 2,2-5,0 | 1020-780 | ДО40 | 4 | 165 | ||
АИР132S4 | 7,5 | 1500 | 2,2-5,2 | 1020-780 | ДО40 | 4 | 182 | ||
АИР132М4 | 11 | 1500 | 2,2-5,2 | 1020-780 | ДО40 | 4 | 220 | ||
АИР160S4 | 15 | 1500 | 2,2-5,2 | 1020-780 | ДО40 | 4 | 280 |
Ключевые особенности пылевого радиального вентилятора ВЦП 7-40 №5 (исп.1)
- • Среднее давление
- • Одностороннее всасывание
- • Спиральный поворотный корпус
- • Правое и левое направление вращения
- • Количество лопаток — 6
Назначение пылевого радиального вентилятора ВЦП 7-40 №5 (исп.1)
- • Удаление древесной стружки и опилок, металлической пыли от станков
- • Удаление пыли и шлаков в сварочном производстве
- • Использование в системах пневмотранспорта
- • Использование в других производственных и санитарно-технических целях
Условия эксплуатации пылевого радиального вентилятора ВЦП 7-40 №5 (исп.1)
В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВЦП рекомендуется в зонах умеренного климата (2-3 категории размещения). Монтаж по категории 1 допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС.
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные изготавливаются по ГОСТу и проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Основные варианты изготовления пылевого вентилятора ВЦП 7-40 №5 (исп.1)
Индекс |
назначение и материалы |
- (П) |
Пылевые, общепромышленные, материал - углеродистая сталь |
К1 |
Пылевые, коррозионностойкие, материал – нержавеющая сталь |
ПВ1 |
Пылевые, взрывозащищенные, исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ПВ4 |
Пылевые, взрывозащищенные,исполнение из разнородных металлов,коррозионностойкие, материал – нержавеющая сталь, латунь |

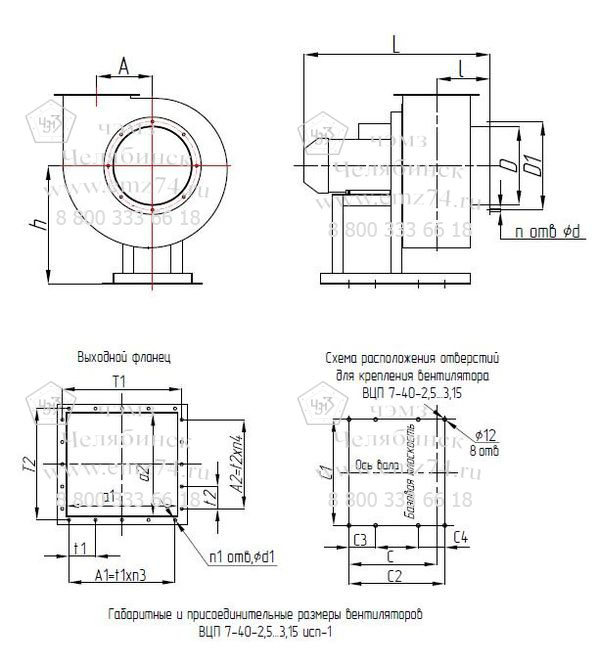

Габаритно-присоединительные размеры пылевого вентилятора ВЦП 7-40 №5 (исп.1)
№ маш |
A, мм |
A1, мм | A2, мм | C, мм | C1, мм | C2, мм | C3, мм | C4, мм | D, мм | D1, мм | L, мм | T1, мм | T2, мм |
5 | 250 | 200 | 200 | 540 | 390 | 638 | --- | --- | 350 | 390 | 950 | 342 | 342 |
№ маш |
a1, мм | a2, мм | d, мм | d1, мм | h, мм | n, шт. | n1, шт. | n3, шт. | n4, шт. | t1, шт. | t2, шт. | l, мм |
5 | 300 | 300 | 11 | 11 | 500 | 8 | 12 | 2 | 2 | 100 | 100 | 250 |
Акустические характеристики пылевого вентилятора ВЦП 7-40 №5 (исп.1)
№ вент. | n,мин-1 | Значение Lpl, дБ в октавных полосах f, Гц | Lpa, дБА | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
5 | 1810 | 90 | 92 | 96 | 95 | 92 | 91 | 85 | 76 | 97 |
2030 | 95 | 97 | 101 | 100 | 97 | 96 | 90 | 81 | 102 | |
2285 | 97 | 99 | 103 | 102 | 99 | 98 | 92 | 83 | 104 | |
2575 | 102 | 104 | 108 | 107 | 104 | 103 | 97 | 88 | 109 |
Аэродинамические характеристики пылевого вентилятора ВЦП 7-40 №5 (исп.1)
Технические характеристики пылевого вентилятора ВЦП 7-40 №5 (исп.1)
Вентиляторы ВЦП 7-40 | Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | Масса не более, кг | Объем вентилятора, V м3 | ||||
Типоразмер | Мощность, кВт | Частота вращения, мин -1 | Производительность, 10³ х м³/сек | Полное давление, | Тип | Кол-во | |||
Па | |||||||||
№5 схема 1 | АИР112МА6 | 3 | 1000 | 2,2-5,0 | 1020-780 | ДО40 | 4 | 120 | 3,8 |
АИР112М4 | 5,5 | 1450 | 2,2-5,0 | 1020-780 | ДО40 | 4 | 165 | ||
АИР132S4 | 7,5 | 1500 | 2,2-5,2 | 1020-780 | ДО40 | 4 | 182 | ||
АИР132М4 | 11 | 1500 | 2,2-5,2 | 1020-780 | ДО40 | 4 | 220 | ||
АИР160S4 | 15 | 1500 | 2,2-5,2 | 1020-780 | ДО40 | 4 | 280 |
