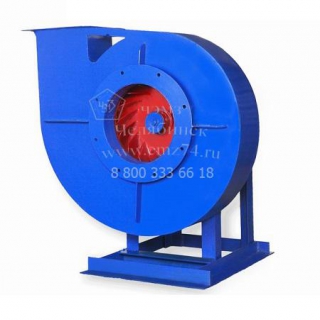

Вентилятор радиальный высокого давления ВР 132-30 №11,2 (исп.1)
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Энергомашиностроительный завод изготавливает радиальный вентилятор высокого давления типа ВР 132-30 №11,2 (исп.1) и запасные части к нему.
Вентиляторы радиальные высокого давления ВР 132-30 используются в приточных системах вентиляции стационарного исполнения с целью нагнетания воздуха внутрь бизнес-центров, торгово-офисных, промышленных помещений, административных, общественных зданий и пр. Кроме того вентиляторы ВР 132-30 используются в составе технологических промышленных установок различных типов и назначения.
Технические характеристики радиального вентилятора ВР 132-30 №11,2 (исп.1)
Марка вентилятора | Исполнение | Частота вращения, об/мин. | Электродвигатель | Параметры в рабочей зоне | Масса**, кг | Виброизоляторы | |||
Мощность, кВт | Тип* | Производительность, м³/сек | Полное давление, Па | Марка | количество в комплекте | ||||
ВР 132-30 №11,2 | 1 |
975 |
18,5 |
180M6 |
1,9-5,5 |
2550-2150 |
580 |
ДО-44 | 4 |
1480 |
75,0 |
250S4 |
2,9-8,4 |
5900-5000 |
890 |
Ключевые особенности радиального вентилятора ВР 132-30 №11,2
- • Высокое давление
- • Одностороннее всасывание
- • Спиральный поворотный корпус
- • Направление вращения – правое и левое
- • Назад загнутые лопатки
- • Количество лопаток – 16
- • Исполнение 1 – соединение рабочего колеса с двигателем напрямую
- • Исполнение 5 – соединение рабочего колеса с двигателем посредством ременной передачи
Условия эксплуатации радиального вентилятора ВР 132-30 №11,2 (исп.1)
В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВР 132-30 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Основные варианты изготовления радиального вентилятора ВР 132-30 №11,2 (исп.1)
Индекс |
Назначение и материалы |
- |
Общепромышленное исполнение, материал - углеродистая сталь |
Ж2 |
Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
К1 |
Коррозионностойкое исполнение, материал – нержавеющая сталь |
К1Ж2 |
Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
В |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВЖ2 |
Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВК1 |
Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
ВК3 |
Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Габаритно-присоединительные размеры радиального вентилятора ВР 132-30 №11,2 (исп.1)
№маш |
A, мм |
A1, мм | A2, мм | C, мм | C1, мм | C2, мм | C3, мм | D, мм | D1, мм | L, мм | T1, мм | T2, мм |
10 | 600 | 450 | 352 | 825 | 790 | 1005 | --- | 500 | 645 | 1238 | 450 | 352 |
№ маш |
a1, мм | a2, мм | d, мм | d1, мм | h, мм | n, шт. | n1, шт. | n3, шт. | n4, шт. | t1, шт. | t2, шт. | l, мм | d2, мм |
10 | 400 | 300 | 13 | 13 | 900 | 12 | 12 | 3 | 1 | 150 | 150 | 228 | 14 |
Аэродинамические характеристики радиального вентилятора ВР 132-30 №11,2 (исп.1)
Технические характеристики радиального вентилятора ВР 132-30 №11,2 (исп.1)
Марка вентилятора | Исполнение | Частота вращения, об/мин. | Электродвигатель | Параметры в рабочей зоне | Масса**, кг | Виброизоляторы | |||
Мощность, кВт | Тип* | Производительность, м³/сек | Полное давление, Па | Марка | количество в комплекте | ||||
ВР 132-30 №11,2 | 1 |
975 |
18,5 |
180M6 |
1,9-5,5 |
2550-2150 |
580 |
ДО-44 | 4 |
1480 |
75,0 |
250S4 |
2,9-8,4 |
5900-5000 |
890 |
