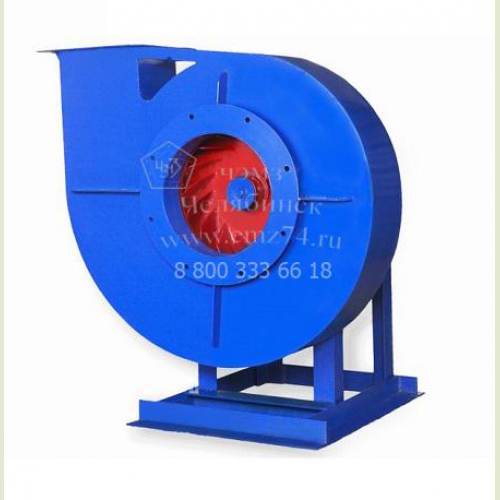

Вентилятор радиальный высокого давления ВР 132-30 №8 (исп.5)
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Энергомашиностроительный завод изготавливает радиальный вентилятор высокого давления типа ВР 132-30 №8 (исп.5) и запасные части к нему.
Вентиляторы радиальные высокого давления ВР 132-30 используются в приточных системах вентиляции стационарного исполнения с целью нагнетания воздуха внутрь бизнес-центров, торгово-офисных, промышленных помещений, административных, общественных зданий и пр. Кроме того вентиляторы ВР 132-30 используются в составе технологических промышленных установок различных типов и назначения.
Технические характеристики радиального вентилятора ВР 132-30 №8 (исп.5)
| Марка вентилятора | Исполнение | Частота вращения, об/мин. | Электродвигатель | Параметры в рабочей зоне | Масса**, кг | Виброизоляторы | |||
| Мощность, кВт | Тип* | Производительность, м³/сек | Полное давление, Па | Марка | количество в комплекте | ||||
| ВР 132-30 №8 | 5 |
1800 |
22,0 |
подбор |
1,3-3,8 |
4500-3750 |
510 |
ДО-42 | 6 |
|
2200 |
45,0 |
подбор |
1,6-4,6 |
6800-5500 |
610 |
ДО-43 | |||
|
2600 |
75,0 |
подбор |
1,9-5,5 |
9400-7800 |
800 |
||||
Ключевые особенности радиального вентилятора ВР 132-30 №8
- • Высокое давление
- • Одностороннее всасывание
- • Спиральный поворотный корпус
- • Направление вращения – правое и левое
- • Назад загнутые лопатки
- • Количество лопаток – 16
- • Исполнение 1 – соединение рабочего колеса с двигателем напрямую
- • Исполнение 5 – соединение рабочего колеса с двигателем посредством ременной передачи
Условия эксплуатации радиального вентилятора ВР 132-30 №8 (исп.5)
В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВР 132-30 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Основные варианты изготовления радиального вентилятора ВР 132-30 №8 (исп.5)
|
Индекс |
Назначение и материалы |
|
- |
Общепромышленное исполнение, материал - углеродистая сталь |
|
Ж2 |
Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
|
К1 |
Коррозионностойкое исполнение, материал – нержавеющая сталь |
|
К1Ж2 |
Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
|
В |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ВЖ2 |
Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ВК1 |
Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
|
ВК3 |
Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Габаритно-присоединительные размеры радиального вентилятора ВР 132-30 №8 (исп.5)
| № маш |
A, мм |
A1, мм | A2, мм | C, мм | C1, мм | C2, мм | C3, мм | C4, мм | D, мм | D1, мм | L, мм | L1, мм | T1, мм | T2, мм |
| 8 | 400 | 200 | 100 | 559 | 702 | 500 | 584 | --- | 400 | 530 | 857 | 968 | 370 | 292 |
| № маш |
a1, мм | a2, мм | d, мм | d1, мм | d2, мм | h, мм | n, шт. | n1, шт. | n2, шт. | n3, шт. | n4, шт. | t1, шт. | t2, шт. | l, мм |
| 8 | 320 | 240 | 13 | 13 | 14 | 650 | 12 | 14 | 6 | 2 | 1 | 100 | 100 | 178 |
Акустические характеристики радиального вентилятора ВР 132-30 №8 (исп.5)
| № вентилятора | Исполнение | n, мин-1 | Значение Lpi, дБ в октавных полосах f, Гц | Lpa, дБА |
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| ВР 132-30 №8 | 5 | 1450 | 91 | 94 | 97 | 99 | 98 | 97 | 88 | 79 | 102 |
| 1625 | 94 | 97 | 100 | 102 | 101 | 100 | 91 | 82 | 105 | ||
| 1810 | 96 | 99 | 102 | 104 | 103 | 102 | 93 | 84 | 107 | ||
| 2040 | 99 | 102 | 105 | 107 | 106 | 105 | 96 | 87 | 110 | ||
| 2300 | 101 | 104 | 107 | 109 | 108 | 107 | 98 | 89 | 112 | ||
Аэродинамические характеристики радиального вентилятора ВР 132-30 №8 (исп.5)
