Энергомашиностроительный завод изготавливает радиальный вентилятор высокого давления типа ВР 132-30 №6,3 (исп.1) и запасные части к нему.
Вентиляторы радиальные высокого давления ВР 132-30 используются в приточных системах вентиляции стационарного исполнения с целью нагнетания воздуха внутрь бизнес-центров, торгово-офисных, промышленных помещений, административных, общественных зданий и пр. Кроме того вентиляторы ВР 132-30 используются в составе технологических промышленных установок различных типов и назначения.
Технические характеристики радиального вентилятора ВР 132-30 №6,3 (исп.1)
| Марка вентилятора | Исполнение | Частота вращения, об/мин. | Электродвигатель | Параметры в рабочей зоне | Масса**, кг | Виброизоляторы | |||
| Мощность, кВт | Тип* | Производительность, м³/сек | Полное давление, Па | Марка | количество в комплекте | ||||
| ВР 132-30 №6,3 | 1 |
1430 |
4,0 |
100L4 |
0,5-1,5 |
1750-1450 |
120 |
ДО-42 | 4 |
|
2935 |
30,0 |
180M2 |
1,1-3,0 |
7350-6050 |
310 |
||||
Ключевые особенности радиального вентилятора ВР 132-30 №6,3
- • Высокое давление
- • Одностороннее всасывание
- • Спиральный поворотный корпус
- • Направление вращения – правое и левое
- • Назад загнутые лопатки
- • Количество лопаток – 16
- • Исполнение 1 – соединение рабочего колеса с двигателем напрямую
- • Исполнение 5 – соединение рабочего колеса с двигателем посредством ременной передачи
Условия эксплуатации радиального вентилятора ВР 132-30 №6,3 (исп.1)
В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВР 132-30 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Основные варианты изготовления радиального вентилятора ВР 132-30 №6,3 (исп.1)
|
Индекс |
Назначение и материалы |
|
- |
Общепромышленное исполнение, материал - углеродистая сталь |
|
Ж2 |
Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
|
К1 |
Коррозионностойкое исполнение, материал – нержавеющая сталь |
|
К1Ж2 |
Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
|
В |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ВЖ2 |
Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ВК1 |
Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
|
ВК3 |
Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Габаритно-присоединительные размеры радиального вентилятора ВР 132-30 №6,3 (исп.1)
|
№маш |
A, мм |
A1, мм | A2, мм | C, мм | C1, мм | C2, мм | C3, мм | D, мм | D1, мм | L, мм | T1, мм | T2, мм |
| 6,3 | 322 | 200 | 100 | 526 | 550 | 592 | --- | 313 | 430 | 945 | 298 | 245 |
| № маш |
a1, мм | a2, мм | d, мм | d1, мм | h, мм | n, шт. | n1, шт. | n3, шт. | n4, шт. | t1, шт. | t2, шт. | l, мм | d2, мм |
| 6,3 | 236 | 186 | 11 | 13 | 500 | 12 | 10 | 2 | 1 | 100 | 100 | 149 | 16 |
Акустические характеристики радиального вентилятора ВР 132-30 №6,3 (исп.1)
| № вентилятора | Исполнение | n, мин-1 | Значение Lpi, дБ в октавных полосах f, Гц | Lpa, дБА |
|||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| ВР 132-30 №6,3 | 1 | 2940 | 89 | 92 | 97 | 102 | 103 | 99 | 97 | 92 | 107 |

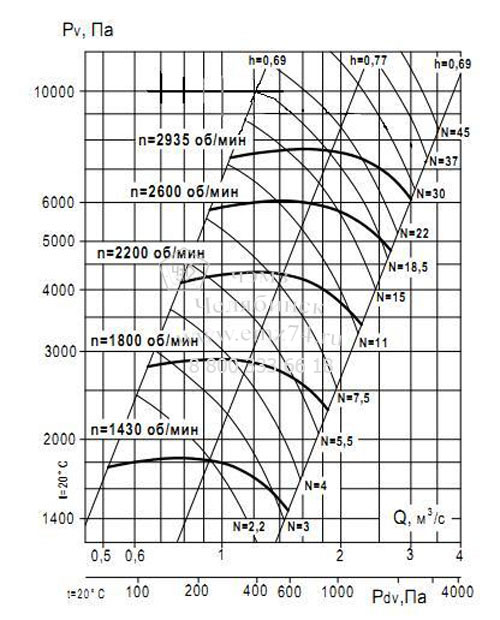

Аэродинамические характеристики радиального вентилятора ВР 132-30 №6,3 (исп.1)
