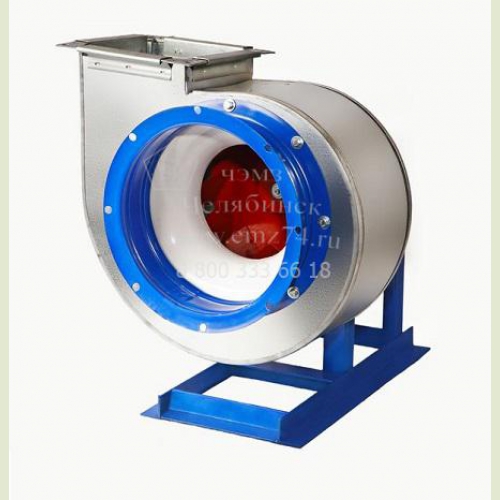

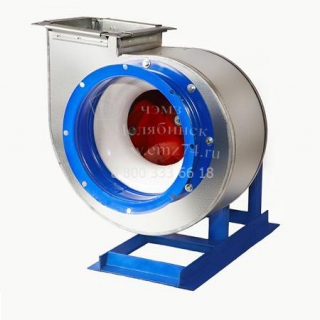

Вентилятор радиальный низкого давления ВР 80-75 №10 (исп.5)
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные изготавливаются по ТУ 4861-001-85589750 и проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Энергомашиностроительный завод изготавливает радиальный вентилятор низкого давления типа ВР 80-75 №10 (исп.5) и запасные части к нему.
Вентиляторы радиальные низкого давления ВР 80-75 используются в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, а также устанавливаться на крыше или стенах здания.
Технические характеристики радиального вентилятора ВР 80-75 №10 (исп.5)
Марка вентилятора | Исполнение | Отн-ый диаметр колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | Виброизоляторы | ||||
Частота вращения, об/мин. | Мощность, кВт | Тип* | Производ-сть, 1000хм³/час | Полное давление, Па | Марка | количество в комплекте | ||||
ВР 80-75 №10 | 5 | 1 | 395 | 1,1 | подбор | 7,005-17,1 | 251-107 | 710 | ДО-43 | 6 |
440 | 1,5 | подбор | 7,9-19,0 | 315-130 | 720 | |||||
505 | 2,2 | подбор | 9,0-22,5 | 410-175 | 730 | |||||
560 | 3,0 | подбор | 10,0-24,7 | 505-212 | 750 | |||||
620 | 4,0 | подбор | 11,0-26,5 | 620-255 | 770 | |||||
690 | 5,5 | подбор | 12,3-30,1 | 780-325 | 770 | |||||
775 | 7,5 | подбор | 13,9-33,9 | 990-400 | 810 | |||||
880 | 11,0 | подбор | 15,8-37,5 | 1250-530 | 840 | |||||
1050 | 18,5 | подбор | 18,4-45,3 | 1800-720 | 750 |
Ключевые особенности радиального вентилятора ВР 80-75 №10
- • ТУ 4861-001-85589750
- • Низкое давление
- • Одностороннее всасывание
- • Спиральный поворотный корпус
- • Направление вращения – правое и левое
- • Назад загнутые лопатки
- • Количество лопаток – 12
Условия эксплуатации радиального вентилятора ВР 80-75 №10 (исп.5)
В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВР 80-75 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).
Запрещается использовать вентиляторы ВР 80-75 в рабочей среде, где присутствуют липкие, взрывоопасные и волокнистые включения.
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные изготавливаются по ТУ 4861-001-85589750 и проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Основные варианты изготовления радиального вентилятора ВР 80-75 №10 (исп.5)
Индекс |
Назначение и материалы |
- |
Общепромышленноеисполнение, материал - углеродистая сталь |
Ж2 |
Общепромышленноетеплостойкоеисполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
К1 |
Коррозионностойкоеисполнение, материал – нержавеющая сталь |
К1Ж2 |
Коррозионностойкоетеплостойкоеисполнение, материал – нержавеющая сталь |
В |
Взрывозащищенноеисполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВЖ2 |
Взрывозащищенноетеплостойкоеисполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВК1 |
Взрывозащищенноекоррозионностойкоеисполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
ВК3 |
Взрывозащищенноеисполнение, материал – алюминиевые сплавы |
Габаритно-присоединительные размеры радиального вентилятора ВР 80-75 №10 (исп.5)
Акустические характеристики радиального вентилятора ВР 80-75 №10 (исп.5)
Марка вентилятора | конструктивное исполнение | Частота вращения, об/мин. | LpA, дБА |
ВР 80-75 №10 | схема 5 | 615 | 86 |
685 | 89 | ||
770 | 91 | ||
865 | 94 |
