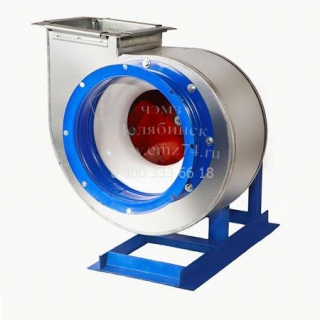

Вентилятор радиальный низкого давления ВР 80-75 №8 (исп.5)
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные изготавливаются по ТУ 4861-001-85589750 и проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Энергомашиностроительный завод изготавливает радиальный вентилятор низкого давления типа ВР 80-75 №8 (исп.5) и запасные части к нему.
Вентиляторы радиальные низкого давления ВР 80-75 используются в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, а также устанавливаться на крыше или стенах здания.
Технические характеристики радиального вентилятора ВР 80-75 №8 (исп.5)
Марка вентилятора | Исполнение | Отн-ый диаметр колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | Виброизоляторы | ||||
Частота вращения, об/мин. | Мощность, кВт | Тип* | Производ-сть, 1000хм³/час | Полное давление, Па | Марка | количество в комплекте | ||||
ВР 80-75 №8 | 5 | 1 | 495 | 0,75 | подбор | 4,5-11,0 | 253-108 | 318 | ДО-42 | 5 |
575 | 1,1 | подбор | 5,2-12,8 | 245-144 | 320 | |||||
640 | 1,5 | подбор | 5,8-14,1 | 430-175 | 320 | |||||
735 | 2,2 | подбор | 6,8-16,1 | 550-240 | 333 | |||||
815 | 3,0 | подбор | 7,4-18,0 | 690-285 | 340 | |||||
900 | 4,0 | подбор | 8,2-20,0 | 830-350 | 357 | |||||
1000 | 5,5 | подбор | 9,1-22,1 | 1040-430 | 377 | |||||
1120 | 7,5 | подбор | 10,2-25,0 | 1300-530 | 393 | |||||
1280 | 11,0 | подбор | 11,7-27,5 | 1630-700 | 437 |
Ключевые особенности радиального вентилятора ВР 80-75 №8
- • ТУ 4861-001-85589750
- • Низкое давление
- • Одностороннее всасывание
- • Спиральный поворотный корпус
- • Направление вращения – правое и левое
- • Назад загнутые лопатки
- • Количество лопаток – 12
Условия эксплуатации радиального вентилятора ВР 80-75 №8 (исп.5)
В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВР 80-75 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).
Запрещается использовать вентиляторы ВР 80-75 в рабочей среде, где присутствуют липкие, взрывоопасные и волокнистые включения.
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные изготавливаются по ТУ 4861-001-85589750 и проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Основные варианты изготовления радиального вентилятора ВР 80-75 №8 (исп.5)
Индекс |
Назначение и материалы |
- |
Общепромышленноеисполнение, материал - углеродистая сталь |
Ж2 |
Общепромышленноетеплостойкоеисполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
К1 |
Коррозионностойкоеисполнение, материал – нержавеющая сталь |
К1Ж2 |
Коррозионностойкоетеплостойкоеисполнение, материал – нержавеющая сталь |
В |
Взрывозащищенноеисполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВЖ2 |
Взрывозащищенноетеплостойкоеисполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ВК1 |
Взрывозащищенноекоррозионностойкоеисполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
ВК3 |
Взрывозащищенноеисполнение, материал – алюминиевые сплавы |
Габаритно-присоединительные размеры радиального вентилятора ВР 80-75 №8 (исп.1)
Акустические характеристики радиального вентилятора ВР 80-75 №8 (исп.5)
Марка вентилятора | конструктивное исполнение | Частота вращения, об/мин. | LpA, дБА |
ВР 80-75 №8 | схема 5 | 1500 | 95 |
Аэродинамические характеристики радиального вентилятора ВР 80-75 №8 (исп.5)
Технические характеристики радиального вентилятора ВР 80-75 №8 (исп.5)
Марка вентилятора | Исполнение | Отн-ый диаметр колеса | Электродвигатель | Параметры в рабочей зоне | Масса, кг | Виброизоляторы | ||||
Частота вращения, об/мин. | Мощность, кВт | Тип* | Производ-сть, 1000хм³/час | Полное давление, Па | Марка | количество в комплекте | ||||
ВР 80-75 №8 | 5 | 1 | 495 | 0,75 | подбор | 4,5-11,0 | 253-108 | 318 | ДО-42 | 5 |
575 | 1,1 | подбор | 5,2-12,8 | 245-144 | 320 | |||||
640 | 1,5 | подбор | 5,8-14,1 | 430-175 | 320 | |||||
735 | 2,2 | подбор | 6,8-16,1 | 550-240 | 333 | |||||
815 | 3,0 | подбор | 7,4-18,0 | 690-285 | 340 | |||||
900 | 4,0 | подбор | 8,2-20,0 | 830-350 | 357 | |||||
1000 | 5,5 | подбор | 9,1-22,1 | 1040-430 | 377 | |||||
1120 | 7,5 | подбор | 10,2-25,0 | 1300-530 | 393 | |||||
1280 | 11,0 | подбор | 11,7-27,5 | 1630-700 | 437 |
