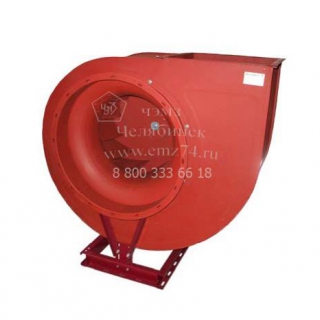

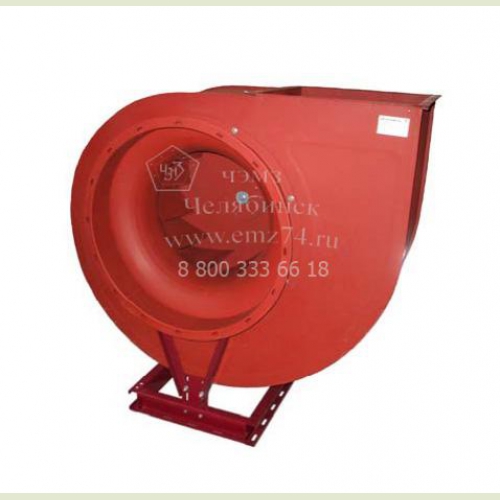

Радиальный вентилятор для дымоудаления ВР 85-77 ДУ № 5,6

Радиальный вентилятор для дымоудаления ВР 85-77 ДУ № 5,6






Энергомашиностроительный завод изготавливает радиальный вентилятор для дымоудаления типа ВР 85-77 ДУ №5,6 и запасные части к нему.


Технические характеристики радиального вентилятора ВР 85-77 ДУ №5,6 для дымоудаления

Вентилятор

Электродвигатель

Производительность, тыс.м3

Масса, кг

Виброизолятор

Типоразмер

кВт / (об/мин)

Iн при 380 В, А

Тип

Кол-во, шт.

ВР 85-77-5,6-ДУ

АДМ 80A6

0,75/1000

2,61

3,0 - 6,0

92,2

ВП-30

4

АДМ 80B6

1,1/1000

3,39

3,0 - 8,1

95,0

АДМ 100S4

3/1500

7,17

4,6 - 12,4

106

Общие сведения о радиальном вентиляторе ВР 85-77 ДУ №5,6 для дымоудаления

  • • Низкое давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Направление вращения — правое и левое
  • • Назад загнутые лопатки
  • • Количество лопаток — 12
  • • Применение в системах вытяжной вентиляции производственных, административных, жилых и других зданий, кроме категорий А и Б по НПБ105-03 ГПСМВД РФ
  • • Перемещаемая вентилятором среда не должна содержать волокнистых материалов и взрывчатых веществ
  • • Комплектация трехфазными асинхронными электродвигателями с напряжением 380 В.

Условия эксплуатации радиального вентилятора ВР 85-77 ДУ №5,6 для дымоудаления

Вентиляторы ВР 85-77 ДУ предназначены для эксплуатации в макроклиматических районах с умеренным климатом второй категории размещения по ГОСТ 15150-69. При защите двигателя от атмосферных воздействий и прямого солнечного излучения допускается установка вентилятора в условиях с умеренным климатом первой категории размещения. Вентиляторы предназначены для монтажа в помещении, комплектуются двигателями третьей категории размещения. Температура окружающей среды от -40ºС до +40°С.

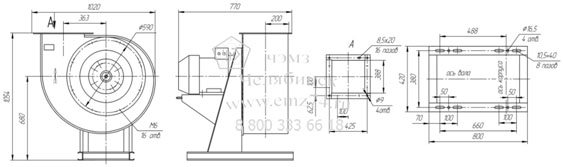

Габаритно-присоединительные размеры радиального вентилятора ВР 85-77 ДУ №5,6 для дымоудаления

Габаритно-присоединительная схема вентилятора ВР 85-77 ДУ №5,6 на сайте ЧЭМЗ

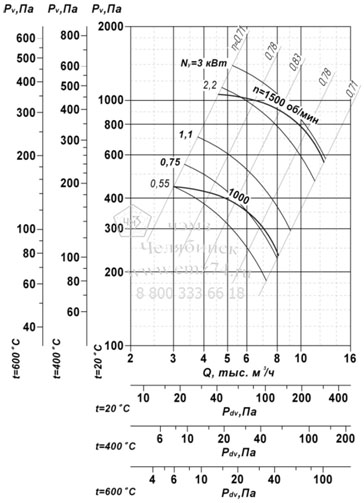

Аэродинамические характеристики радиального вентилятора ВР 85-77 ДУ №5,6 для дымоудаления

Аэродинамические характеристики вентилятора ВР 85-77 ДУ №5,6 на сайте ЧЭМЗ
